LED RGB con Arduino: colori e dissolvenza PWM

Cosa imparerai

• come funziona un LED RGB;
• come controllare tre canali PWM;
• come usare valori RGB da 0 a 255;
• come creare una funzione personalizzata per impostare il colore;
• come combinare rosso, verde e blu;
• come distinguere anodo comune e catodo comune.

Che cos’è un LED RGB

Un LED RGB integra tre sorgenti luminose: rossa, verde e blu. Controllando separatamente l’intensità di ciascun canale possiamo miscelare la luce e ottenere molti colori.

LED RGB utilizzato nel progetto.

Piedinatura di riferimento del LED RGB.

Il programma alterna per circa due secondi rosso, verde, blu, arancione, giallo, indaco e viola.

Materiale necessario

Schema del circuito

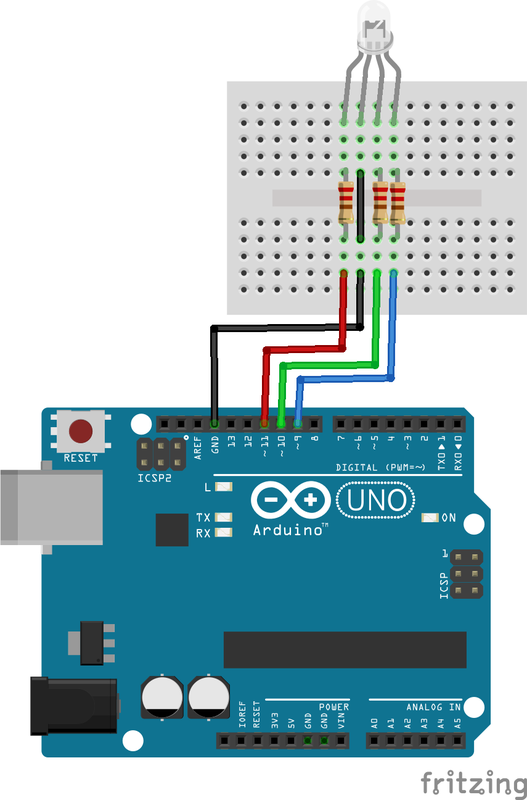

Schema di collegamento del LED RGB con Arduino.

Pin utilizzati

Codice Arduino commentato

// ==========================================================
// LED RGB CON ARDUINO
// Controllo dei tre canali tramite PWM
// ==========================================================

// Pin PWM associati ai tre colori
const int pinRosso = 11;
const int pinVerde = 10;
const int pinBlu = 9;

// Funzione che imposta contemporaneamente
// l'intensità dei tre canali.
// Ogni valore può andare da 0 a 255.
void colore(byte rosso, byte verde, byte blu) {

 analogWrite(pinRosso, rosso);
 analogWrite(pinVerde, verde);
 analogWrite(pinBlu, blu);
}

void setup() {

 // Configura i tre canali come uscite
 pinMode(pinRosso, OUTPUT);
 pinMode(pinVerde, OUTPUT);
 pinMode(pinBlu, OUTPUT);
}

void loop() {

 // Rosso pieno
 colore(255, 0, 0);
 delay(2000);

 // Verde pieno
 colore(0, 255, 0);
 delay(2000);

 // Blu pieno
 colore(0, 0, 255);
 delay(2000);

 // Arancione:
 // rosso forte + una parte di verde
 colore(237, 109, 0);
 delay(2000);

 // Giallo:
 // rosso + verde
 colore(255, 215, 0);
 delay(2000);

 // Indaco
 colore(0, 46, 90);
 delay(2000);

 // Viola:
 // rosso + blu
 colore(128, 0, 128);
 delay(2000);

 // Spegne tutti i canali
 colore(0, 0, 0);
 delay(2000);
}

Come funziona la funzione colore()

La funzione:

void colore(byte rosso, byte verde, byte blu)

riceve tre valori che rappresentano l’intensità dei canali rosso, verde e blu. Ogni parametro può assumere valori da 0 a 255.

Perché servono tre resistenze

Ogni canale interno del LED RGB è un LED distinto e deve avere la propria limitazione di corrente. Per questo nello schema vengono usate tre resistenze, una per rosso, una per verde e una per blu.

Creare una vera dissolvenza tra i colori

La sequenza principale passa da un colore all’altro ogni due secondi con cambi netti. Per ottenere una vera dissolvenza bisogna invece modificare progressivamente i tre valori PWM.

Per ottenere una dissolvenza reale RGB bisogna modificare progressivamente i tre valori PWM.

for (int i = 0; i <= 255; i++) {

 // Il rosso diminuisce
 int rosso = 255 - i;

 // Il blu aumenta
 int blu = i;

 colore(rosso, 0, blu);

 delay(10);
}

Simulazione Tinkercad

Esempio del progetto

Scarica lo sketch

Debug rapido

• controlla quale piedino è il comune del LED RGB;
• verifica se il componente è a catodo comune o anodo comune;
• usa una resistenza per ogni canale;
• controlla che rosso, verde e blu siano realmente collegati a D11, D10 e D9;
• se i colori sono scambiati, verifica la piedinatura del LED;
• se con 255 il canale si spegne, probabilmente stai usando un anodo comune.

Varianti del progetto

• realizzare vere dissolvenze tra colori;
• controllare il colore con tre potenziometri;
• usare un sensore di luce per modificare il colore;
• generare colori casuali;
• controllare RGB da Bluetooth o Wi-Fi;
• creare un effetto “respirazione” multicolore.
