Arduino Blink: facciamo lampeggiare un LED

Arduino Blink è probabilmente il programma più conosciuto nel mondo Arduino. È semplice, ma racchiude alcuni dei concetti fondamentali che utilizzeremo praticamente in ogni progetto successivo.

Lo scopo è far accendere un LED per un secondo, spegnerlo per un secondo e ripetere continuamente questa sequenza.

Attraverso questo piccolo circuito inizieremo a capire una delle idee fondamentali dell’elettronica programmabile: Arduino può modificare lo stato delle proprie uscite in base alle istruzioni contenute nel programma.

Cosa imparerai

Con questo progetto vedremo come:

• utilizzare un pin digitale di Arduino come uscita;
• accendere e spegnere un LED via software;
• utilizzare pinMode();
• utilizzare digitalWrite();
• comprendere la differenza tra HIGH e LOW;
• utilizzare delay() per creare una temporizzazione;
• comprendere il funzionamento di setup() e loop().

Materiale necessario

Per realizzare Arduino Blink servono pochissimi componenti.

• Arduino Uno o scheda compatibile
• 1 LED
• 1 resistenza da 220 Ω
• 1 breadboard
• Cavetti jumper
• Cavo USB per Arduino

Schema di collegamento

Utilizzeremo il pin digitale 13 come uscita. La resistenza limita la corrente che attraversa il LED e ne evita il danneggiamento.

Polarità del LED

Il LED è un componente polarizzato e deve quindi essere collegato nel verso corretto.

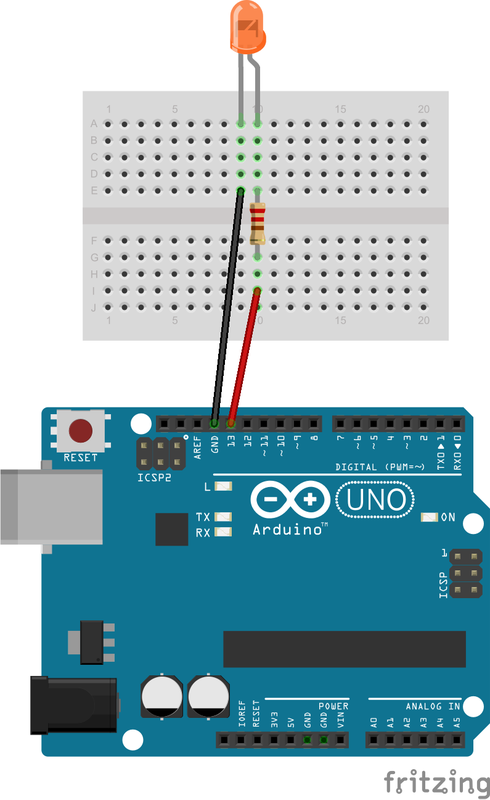

Schema originale del progetto Arduino Blink.

Codice Arduino Blink

Questo è lo sketch utilizzato nel progetto originale, riscritto con commenti più chiari per capire cosa succede a ogni istruzione.

// =====================================================
// PROGETTIARDUINO.COM
// Progetto 01 - Arduino Blink
// Facciamo lampeggiare un LED collegato al pin 13
// =====================================================

void setup() {

  // Imposta il pin digitale 13 come uscita
  pinMode(13, OUTPUT);

}

void loop() {

  // Accende il LED
  digitalWrite(13, HIGH);

  // Attende 1 secondo
  delay(1000);

  // Spegne il LED
  digitalWrite(13, LOW);

  // Attende 1 secondo
  delay(1000);

}

Come funziona il programma

pinMode(13, OUTPUT);

Con questa istruzione diciamo al microcontrollore che il pin digitale 13 deve funzionare come uscita.

digitalWrite(13, HIGH);

Il pin viene portato a livello logico alto e il LED si accende.

delay(1000);

La funzione delay() utilizza i millisecondi: 1000 ms = 1 secondo.

digitalWrite(13, LOW);

Il LED si spegne. Dopo un altro delay(1000), loop() ricomincia dall’inizio.

Il ciclo completo

Come caricare lo sketch su Arduino

1. Collega Arduino Uno al computer tramite USB.
2. Apri Arduino IDE.
3. Inserisci lo sketch mostrato sopra.
4. Seleziona la scheda Arduino corretta.
5. Seleziona la porta seriale utilizzata dalla scheda.
6. Premi il pulsante Carica.
7. Attendi il completamento del caricamento.

Dopo pochi istanti il LED inizierà a lampeggiare automaticamente.

Risultato

Se tutto è collegato correttamente, il LED:

• rimane acceso per 1 secondo;
• rimane spento per 1 secondo;
• ripete continuamente la sequenza.

Abbiamo quindi trasformato poche righe di software in un’azione fisica eseguita da un componente elettronico.

Il LED non lampeggia? Controlli da fare

Prova a modificare il progetto

Una volta ottenuto il primo lampeggio, puoi iniziare a sperimentare.

Lampeggio più veloce

delay(200);

Il LED cambia stato ogni 200 millisecondi.

Lampeggio più lento

delay(3000);

Il LED rimane acceso e spento per 3 secondi.

Aggiungere un secondo LED

Un passo successivo consiste nel collegare un secondo LED a un altro pin digitale e controllare i due LED indipendentemente.

Download e simulazione

Puoi scaricare lo sketch originale oppure provare il circuito tramite la simulazione utilizzata nel progetto.

Domande frequenti

Cosa devi ricordare
