Semaforo con Arduino e pulsante chiamata pedoni

Cosa imparerai

• come gestire una chiamata tramite pulsante;
• come coordinare due gruppi di LED;
• come usare millis() per impedire richieste troppo ravvicinate;
• come creare una funzione dedicata alla sequenza del semaforo;
• come far lampeggiare il verde pedonale prima dello stop;
• come migliorare lo sketch con INPUT_PULLUP e macchina a stati.

Come funziona il progetto

Questo progetto è l’evoluzione del precedente semaforo Arduino: aggiunge un pulsante di chiamata e due LED dedicati ai pedoni, uno rosso e uno verde.

Materiale necessario

Schema di collegamento

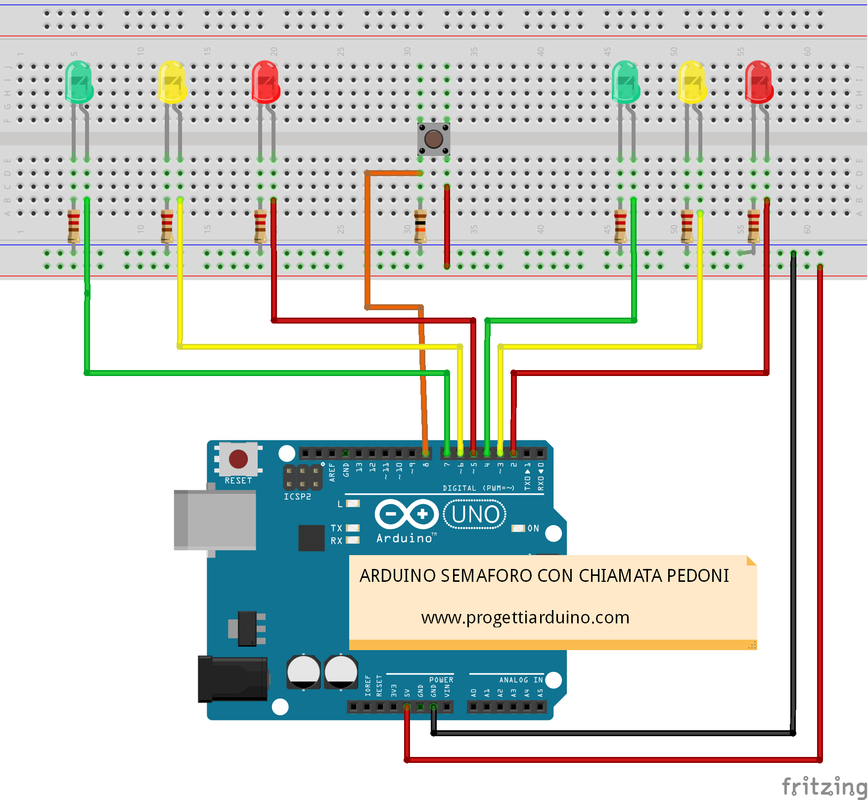

schema del semaforo con pulsante di chiamata pedoni.

Pin utilizzati

Sequenza del semaforo

Codice Arduino commentato

// ==========================================================
// SEMAFORO CON CHIAMATA PEDONI
// ==========================================================

// LED del semaforo auto
const int carRed = 12;
const int carYellow = 11;
const int carGreen = 10;

// LED del semaforo pedoni
const int pedRed = 9;
const int pedGreen = 8;

// Pulsante di chiamata
const int button = 2;

// Tempo concesso ai pedoni per attraversare
const unsigned long crossTime = 5000;

// Memorizza il momento dell'ultima sequenza
unsigned long changeTime = 0;

void setup() {

 pinMode(carRed, OUTPUT);
 pinMode(carYellow, OUTPUT);
 pinMode(carGreen, OUTPUT);

 pinMode(pedRed, OUTPUT);
 pinMode(pedGreen, OUTPUT);

 // Manteniamo la logica del progetto:
 // pulsante con resistenza esterna da 10 kΩ
 pinMode(button, INPUT);

 // Stato iniziale:
 // auto verde, pedoni rossi
 digitalWrite(carGreen, HIGH);
 digitalWrite(pedRed, HIGH);
}

void loop() {

 // Legge lo stato del pulsante
 int state = digitalRead(button);

 // Accetta la richiesta solo se sono passati
 // almeno 5 secondi dall'ultima sequenza
 if (state == HIGH && (millis() - changeTime) > 5000) {
 changeLights();
 }
}

void changeLights() {

 // 1. Spegne il verde auto
 // e accende il giallo
 digitalWrite(carGreen, LOW);
 digitalWrite(carYellow, HIGH);
 delay(2000);

 // 2. Porta le auto al rosso
 digitalWrite(carYellow, LOW);
 digitalWrite(carRed, HIGH);

 // Breve intervallo di sicurezza
 delay(1000);

 // 3. Abilita il verde pedonale
 digitalWrite(pedRed, LOW);
 digitalWrite(pedGreen, HIGH);

 delay(crossTime);

 // 4. Fa lampeggiare il verde pedoni
 // per segnalare la fine dell'attraversamento
 for (int x = 0; x < 10; x++) {

 digitalWrite(pedGreen, HIGH);
 delay(250);

 digitalWrite(pedGreen, LOW);
 delay(250);
 }

 // 5. Pedoni di nuovo al rosso
 digitalWrite(pedRed, HIGH);
 delay(500);

 // 6. Prepara la ripartenza delle auto
 digitalWrite(carYellow, HIGH);
 digitalWrite(carRed, LOW);
 delay(1000);

 // 7. Ripristina il verde auto
 digitalWrite(carGreen, HIGH);
 digitalWrite(carYellow, LOW);

 // Memorizza il momento della modifica
 changeTime = millis();
}

Perché usare millis()

Nel ciclo principale lo sketch controlla che siano trascorsi almeno 5 secondi dall’ultima sequenza prima di accettare una nuova richiesta. In questo modo una pressione ripetuta del pulsante non riavvia immediatamente il ciclo pedonale.

Come migliorare ulteriormente il progetto

Per un progetto didattico questo approccio funziona bene, ma una versione più avanzata potrebbe evitare completamente i delay() e usare una macchina a stati basata su millis(). In questo modo Arduino continuerebbe a leggere pulsanti e sensori anche durante le transizioni.

INPUT oppure INPUT_PULLUP?

Lo sketch utilizza INPUT e una resistenza esterna da 10 kΩ. Una versione moderna può semplificare il cablaggio usando INPUT_PULLUP, collegando il pulsante tra il pin e GND. In quel caso la logica si inverte: pulsante premuto = LOW.

Video dimostrativo

Simulazione Tinkercad

Immagini del progetto

Scarica lo sketch

Debug rapido

• controlla la polarità di tutti i LED;
• verifica le resistenze in serie ai LED;
• controlla il pulsante e la resistenza da 10 kΩ;
• verifica che il pin 2 cambi realmente stato quando premi il pulsante;
• se la chiamata non parte subito, ricorda il blocco minimo di 5 secondi;
• se un LED resta acceso nella fase sbagliata, ricontrolla i pin 8–12.

Varianti del progetto

• aggiungere un buzzer per segnalazione acustica pedonale;
• usare INPUT_PULLUP per semplificare il pulsante;
• aggiungere un display con conto alla rovescia;
• eliminare tutti i delay usando millis();
• aggiungere un secondo pulsante pedonale;
• realizzare un incrocio completo con più direzioni.
