Voltmetro digitale con Arduino uno da 0 a 30V e display I2C

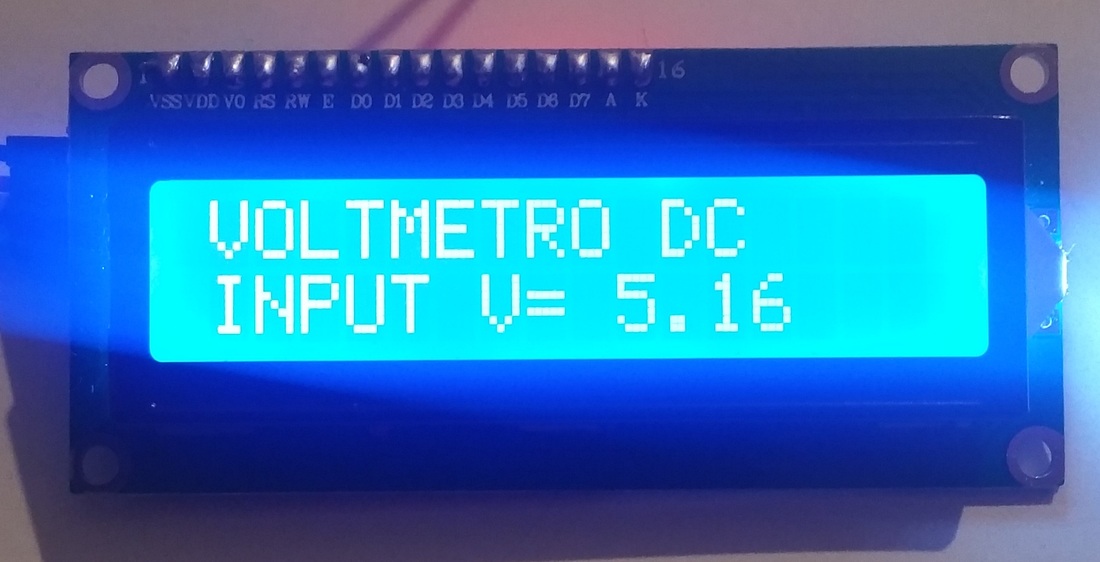

In questo tutorial costruiremo un circuito con Arduino Uno in grado di leggere tensioni da 0 a 30V DC e riportarle sul display,
Progetto ideale per costruirci il nostro voltmetro fai da te.
Progetto ideale per costruirci il nostro voltmetro fai da te.
Arduino, come ben sappiamo, grazie agli ingressi analogici può essere usato per misurare tensioni da 0 a 5V. Per valori superiori useremo un partitore di tensione formato da 2 resistenze in serie, e misureremo la tensione del nodo centrale collegandola all`ingresso analogico A0.
Arduino converte la tensione rilevata sul Pin analogico e la converte in formato digitale in modo da essere elaborata dal microcontrollore.
Elenchiamo i componenti necessari alla realizzazione del voltimetro:
Non ci rimane che creare il partitore di tensione con le due resistenze collegare e il display seguendo lo schema sottostante.

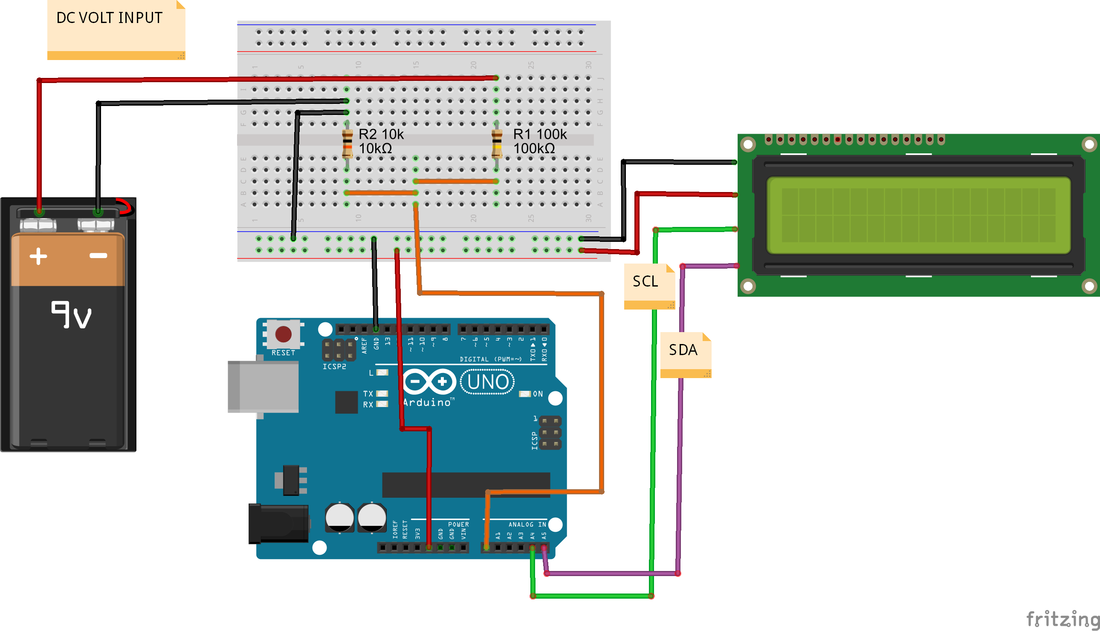

SCHEMA DISPLAY I2C:

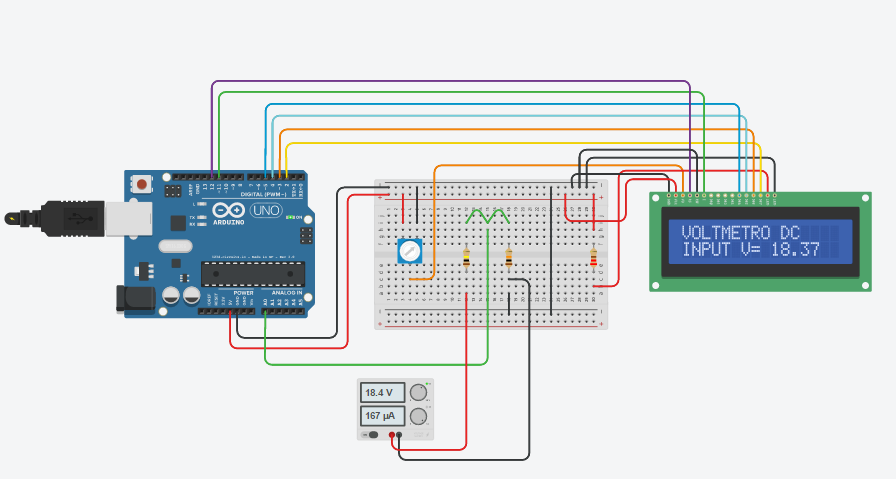

SCHEMA DISPLAY 16x2:
SIMULAZIONE:
Link simulazione: https://www.tinkercad.com/things/gUO6cI17KLa
Carichiamo lo sketch su Arduino, dopo vi indicherò alcuni suggerimenti per effettuare una lettura della tensione corretta.
SKETCH DISPLAY I2C:
Nota: inserire la libreria newliquidcrystal_1.3.4.zip nell'Arduino IDE. Tramite l'apposito comando cliccando su Sketch >> #include libreria >> aggiungi libreria da file .ZIP.

Libreria_newliquidcrystal_1.3.4.zip | |
File Size: | 6271 kb |
File Type: | zip |
SKETCH DISPLAY 16x2:
Se la lettura della tensione letta sul display non corrisponde alla lettura fatta con un multimetro bisogna cambiare sullo sketch il valore esatto delle resistenze e sostituire R1 = 100000.0 e R2 = 10000.0 con i valori reali di R1 e R2.
Vi consiglio di utilizzare resistenze con una percentuale di tolleranza del 1% per realizzare questo progetto.
Non superare la tensione di 30V DC in INPUT! Sebbene questo progetto può essere utilizzato fino a 55V DC consiglio di non superare la soglia dei 30V.
Vi consiglio di utilizzare resistenze con una percentuale di tolleranza del 1% per realizzare questo progetto.
Non superare la tensione di 30V DC in INPUT! Sebbene questo progetto può essere utilizzato fino a 55V DC consiglio di non superare la soglia dei 30V.
Scarica lo Sketch

Sketch_arduino_voltometro_dc_0-30v.ino | |
File Size: | 0 kb |
File Type: | ino |
E con questo siamo giunti al termine. Spero che questo tutorial sia stato utile per qualcuno, se lo è stato lasciate un bel mi piace sulla pagina facebook così da rimanere aggiornati sugli ultimi progetti e tutorial.
Condividete nei commenti le foto dei vostri progetti.
