Arduino ohm meter, Misuratore di resistenze

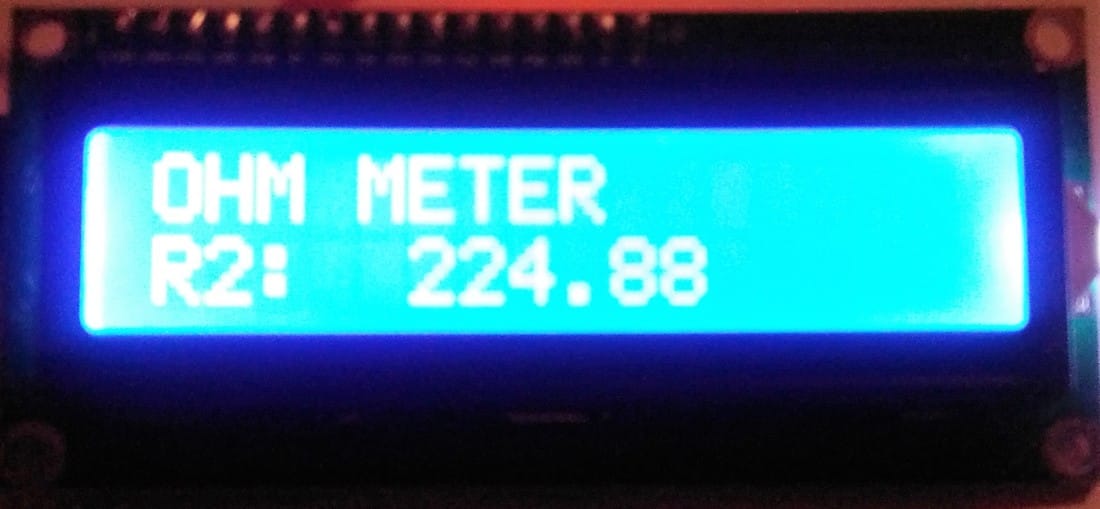

Oggi amici eseguiremo un progetto davvero semplice, oltre che utile. Costruiremo un circuito in grado di leggere il valore delle resistenze e riportarlo su un display 16x2.
In questo modo potremmo catalogare tutte le resistenze senza trascorrere del tempo ad indovinare la differenza tra le bande colorate. Il circuito è semplice, tutto ciò che serve è una resistenza nota da 1Kohm e un display 16x2 I2C. Costruiremo un partitore di tensione e misureremo la corrente tra il resistore noto e la resistenza ignota visualizzando il valore sul display proprio come faremo con un multimetro.
Elenchiamo i componenti necessari:
COMPONENTI:

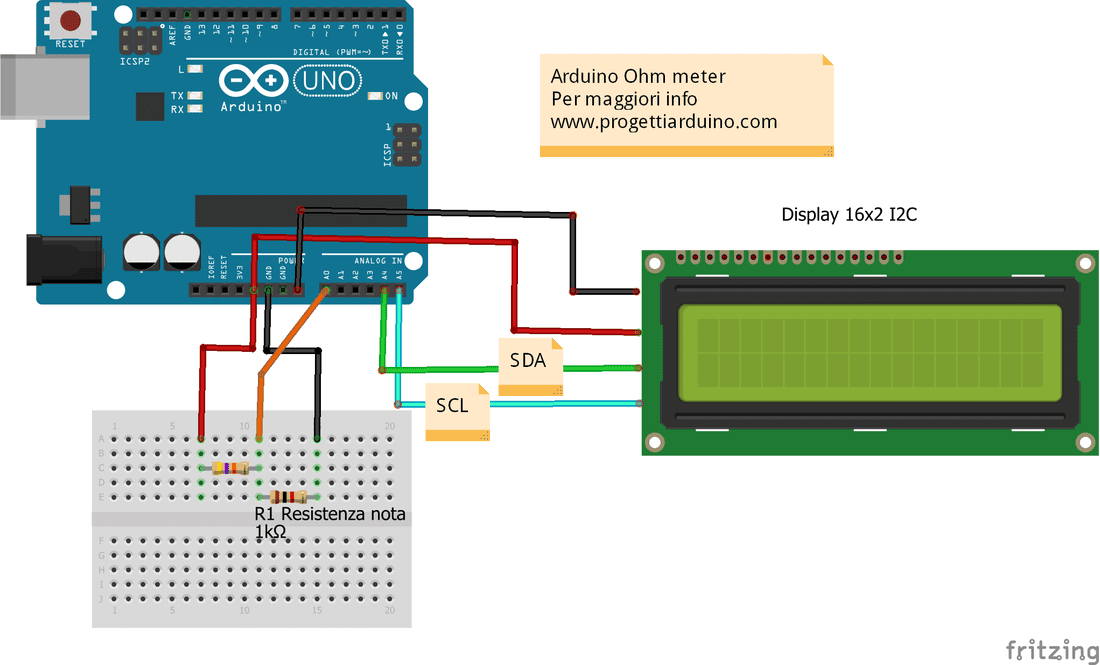

SCHEMA DI COLLEGAMENTO DISPLAY I2C:
SCHEMA DI COLLEGAMENTO DISPLAY 16x02:
SKETCH DISPLAY I2C:
Nota: inserire la libreria newliquidcrystal_1.3.4.zip nell'Arduino IDE. Tramite l'apposito comando cliccando su Sketch >> #include libreria >> aggiungi libreria da file .ZIP.

newliquidcrystal_1.3.4.zip | |
File Size: | 6271 kb |
File Type: | zip |
SKETCH DISPLAY 16x02:
SIMULAZIONE:
Link simulazione: https://www.tinkercad.com/things/3yPO5VpRU1m
CONCLUSIONI:
È possibile modificare il valore della resistenza nota (R1) nel codice sopra (float R1= 1000;) con un valore espresso in Ohm come questo esempio: 10Kohm = 10000
Per migliorare l`accuratezza usare una resistenza R1 da 1Kohm per misurare resistenze inferiori i 100Kohm oppure una resistenza R1 da 100Kohm per resistenze superiori i 100kohm.

Sketch_arduino_ohm_meter_I2C.ino | |
File Size: | 0 kb |
File Type: | ino |

Sketch_arduino_ohm_meter_16x02.ino | |
File Size: | 0 kb |
File Type: | ino |
Condividete nei commenti le foto dei progetti realizzati da voi.
