75. Arduino datalogger temperatura e umidità con DHT-11 su SD Card

Salviamo temperatura e umidità su SD Card

Salve amici. In questo esercizio con Arduino salveremo i dati ricavati dal sensore DHT-11 di temperatura e umidità su una SD card, successivamente creeremo un grafico con un foglio di calcolo excel per visualizzare l`andamento della temperatura durante la misurazione.
Iniziamo ad elencare i componenti necessari per la realizzazione del progetto.
COMPONENTI:
Arduino Uno
eBay
Amazon
Banggood
DTH-11
eBay
Amazon
Banggood
Modulo micro SD Card
eBay
Amazon
Banggood
SD Card da 2Gb
eBay
Amazon
Banggood
Breadboard
eBay
Amazon
Banggood
Cavetti di collegamento
eBay
Amazon
Banggood

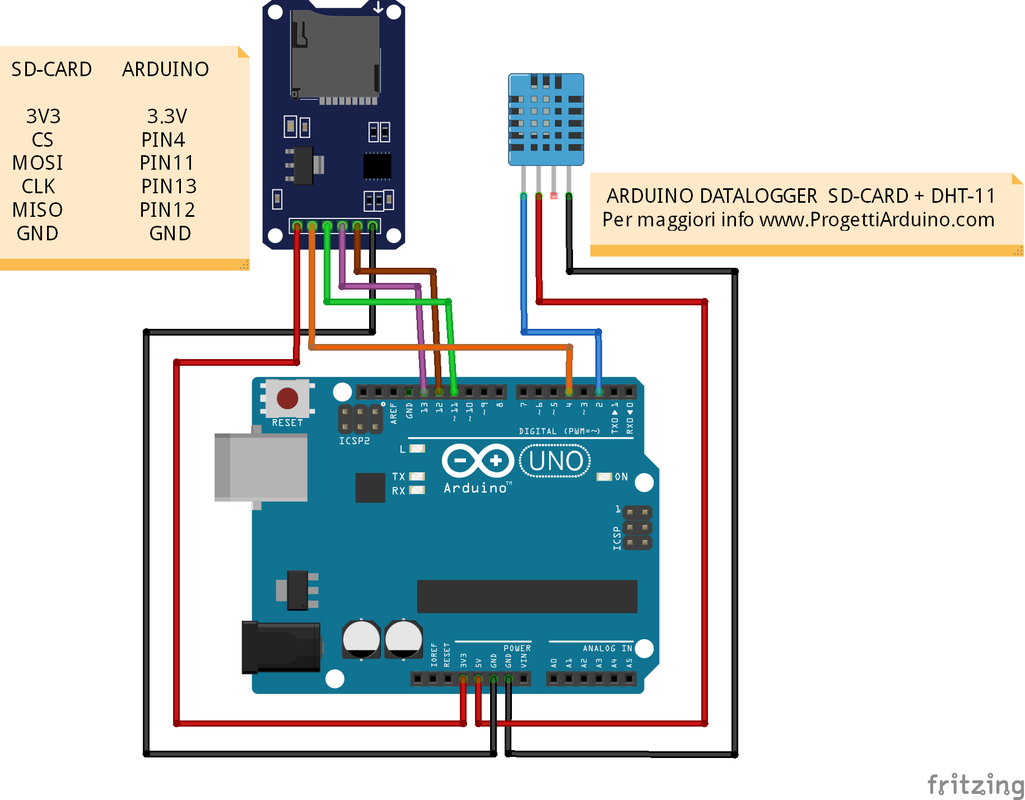

Costruiamo il circuito seguendo lo schema sottostante.
SCHEMA DI COLLEGAMENTO:
Foto

Costruito il circuito la prima cosa da fare è formattare la SD Card in FAT 32 e successivamente inserirla nel lettore micro SD Card.
Scarichiamo la libreria "DHT-11" dal file sottostante e inseriamola nell`Arduino IDE cliccando su: Sketch > #include libreria > Aggiungi libreria da file .ZIP . La libreria è necessaria per il funzionamento del sensore di temperatura e umidità DHT-11.
Libreria DHT-11
File Size: 11 kb
File Type: zip
Scarica file

Successivamente caricare lo sketch su Arduino Uno.

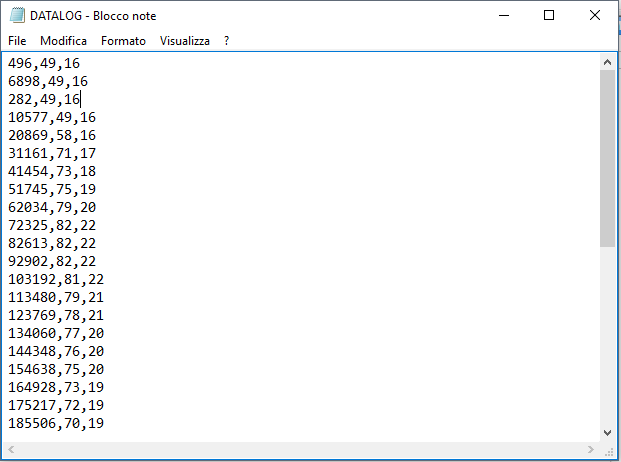

A questo punto Arduino aprirà un file di testo txt sulla micro SD e scriverà il tempo trascorso (espresso in millisecondi), l`umidità e la temperatura.
Foto

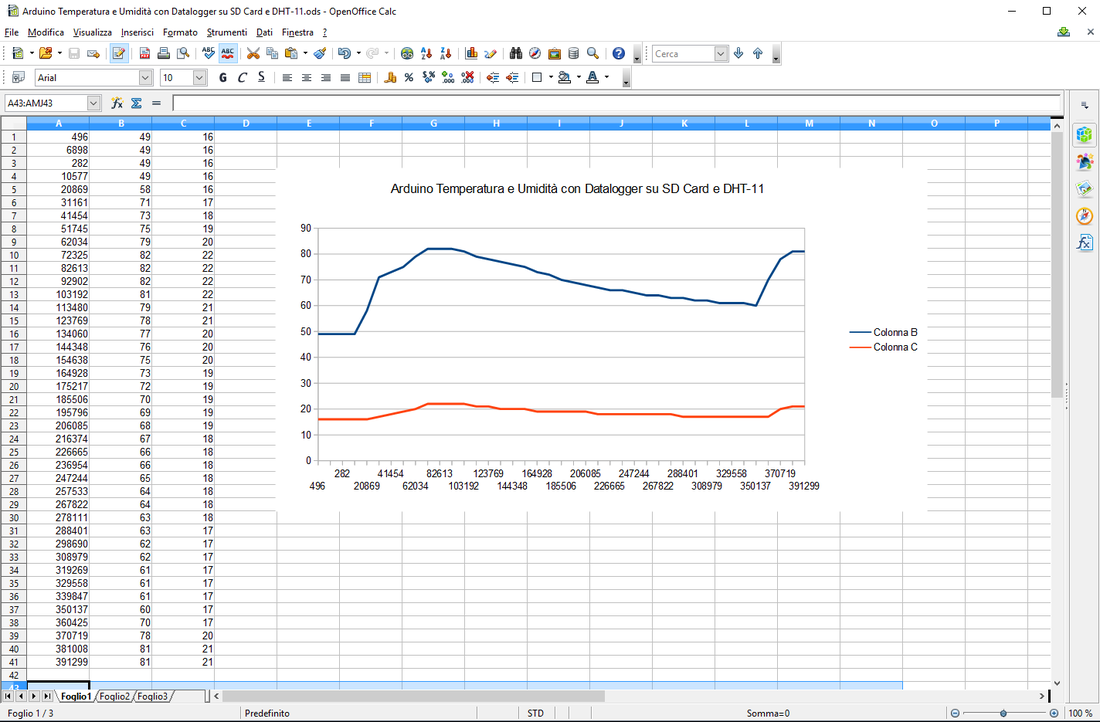

Quindi trascorso un tot tempo possiamo prelevare i dati e creare un grafico per evidenziare l`andamento della temperatura e umidità nel corso del tempo, per farlo basta aprire un foglio di calcolo excel.
Il risultato sarà il seguente:
Foto
Per questo esempio di datalogger su SD Card è tutto. Vi lascio lo sketch sentitevi di modificarlo a vostro piacimento magari monitorando altri sensori. Al prossimo tutorial!
Sketch_arduino_datalogger_con_sd_card_e_dht-11.ino
File Size: 1 kb
File Type: ino
Scarica file

Condividete le foto dei vostri progetti nei commenti.
