Effetto fuoco o fiamma con Arduino e 3 LED

Cosa imparerai

• come regolare la luminosità di un LED con il PWM;
• come utilizzare analogWrite();
• come generare valori pseudo-casuali con random();
• come combinare LED rossi e gialli per creare un effetto luminoso;
• come modificare velocità e intensità dell’animazione.

Materiale necessario

Schema di collegamento

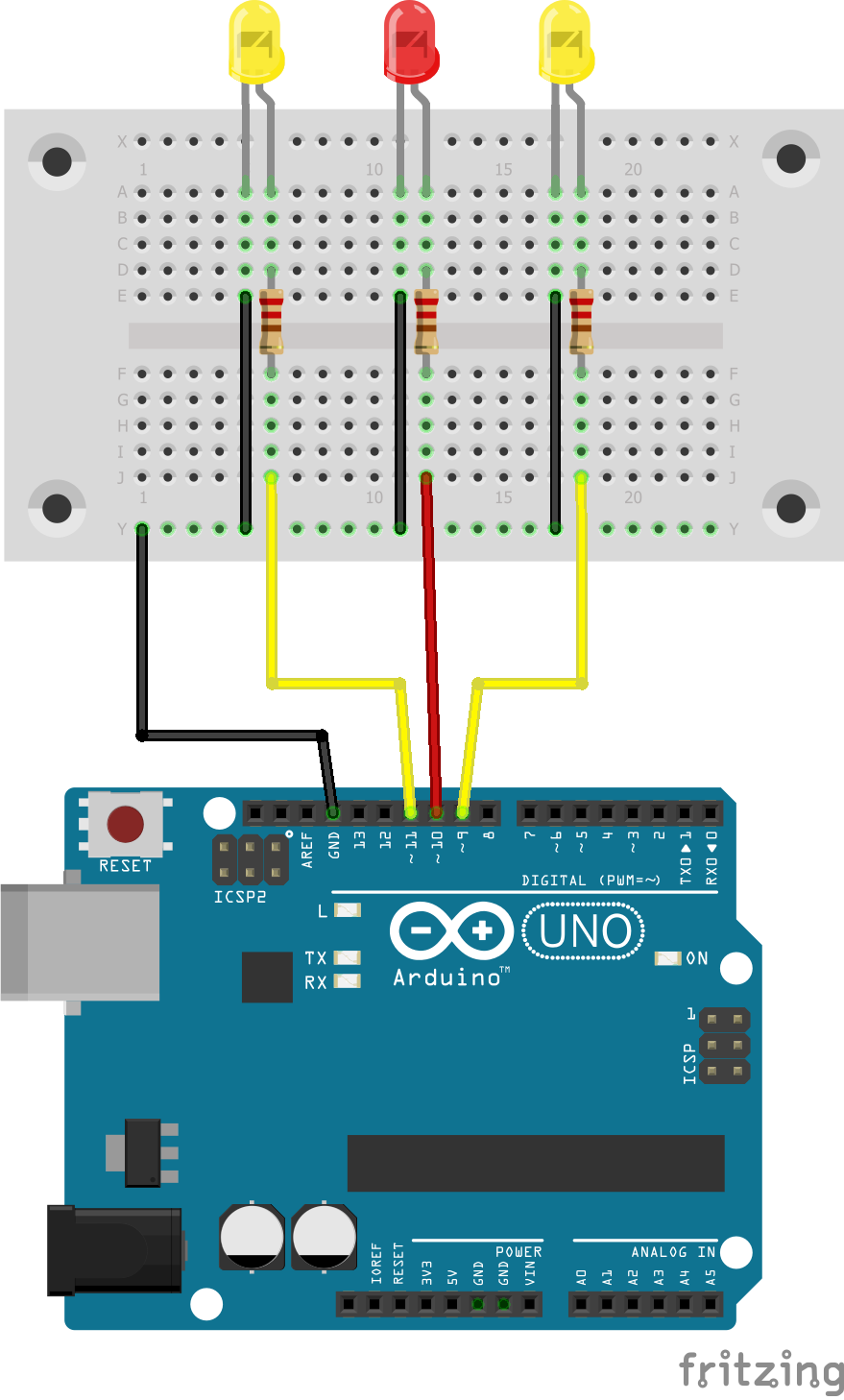

Schema del circuito con tre LED. L’immagine mantiene una larghezza massima di 362 px.

Collegamenti

Codice Arduino commentato

/*
  EFFETTO FUOCO / FIAMMA CON 3 LED

  LED giallo 1 -> D11
  LED rosso    -> D10
  LED giallo 2 -> D9

  I tre pin scelti supportano il PWM su Arduino Uno.

  Il programma varia casualmente:
  - luminosità dei LED
  - intervallo tra un aggiornamento e il successivo

  In questo modo la luce non resta uniforme e simula
  il comportamento irregolare di una piccola fiamma.
*/

const byte LED_GIALLO_1 = 11;
const byte LED_ROSSO    = 10;
const byte LED_GIALLO_2 = 9;

// Limiti PWM: 0 = spento, 255 = massima luminosità
const byte LUMINOSITA_MIN = 140;
const byte LUMINOSITA_MAX = 255;

// Ritardo massimo tra due variazioni
const unsigned int RITARDO_MAX_MS = 100;

void setup() {

  pinMode(LED_GIALLO_1, OUTPUT);
  pinMode(LED_ROSSO, OUTPUT);
  pinMode(LED_GIALLO_2, OUTPUT);

  // Inizializza il generatore pseudo-casuale usando
  // il rumore letto da un ingresso analogico libero.
  randomSeed(analogRead(A0));
}

void loop() {

  // Ogni LED riceve una luminosità diversa e casuale.
  // Il limite massimo resta sempre 255, valore valido per analogWrite().
  analogWrite(
    LED_GIALLO_1,
    random(LUMINOSITA_MIN, LUMINOSITA_MAX + 1)
  );

  analogWrite(
    LED_ROSSO,
    random(LUMINOSITA_MIN, LUMINOSITA_MAX + 1)
  );

  analogWrite(
    LED_GIALLO_2,
    random(LUMINOSITA_MIN, LUMINOSITA_MAX + 1)
  );

  // Anche il tempo tra due variazioni cambia continuamente.
  delay(random(20, RITARDO_MAX_MS + 1));
}

Come funziona lo sketch

1. Luminosità casuale

Ogni LED riceve un valore PWM casuale compreso tra 140 e 255. In questo modo la luce resta sempre abbastanza intensa da sembrare una fiamma, ma varia continuamente.

2. Tre LED indipendenti

I tre valori vengono generati separatamente. Questo evita che tutti i LED cambino luminosità nello stesso identico momento e rende il risultato più naturale.

3. Ritardo casuale

Anche l’intervallo tra un aggiornamento e il successivo varia casualmente tra 20 e 100 ms.

4. randomSeed()

All’avvio viene usata una lettura analogica per inizializzare il generatore pseudo-casuale, così la sequenza luminosa tende a cambiare a ogni accensione.

Perché limitare il PWM a 255

analogWrite() su Arduino Uno lavora normalmente con valori da 0 a 255. Per questo lo sketch mantiene sempre la luminosità dentro questo intervallo.

Personalizzare la fiamma

Puoi cambiare facilmente il comportamento modificando:

const byte LUMINOSITA_MIN = 140;
const byte LUMINOSITA_MAX = 255;
const unsigned int RITARDO_MAX_MS = 100;

Abbassando LUMINOSITA_MIN otterrai momenti più scuri. Aumentando il ritardo massimo la fiamma diventerà più lenta e marcata; riducendolo sarà più nervosa e rapida.

Simulazione Tinkercad

▶️ Apri la simulazione Tinkercad

Scarica lo sketch

⬇️ Scarica arduino_led_effetto_fuoco.ino

Dove utilizzare l’effetto fiamma

• presepi e diorami;
• lanterne decorative;
• camini in miniatura;
• modellismo ferroviario;
• scenografie e plastici;
• case delle bambole;
• progetti di illuminazione decorativa.

Debug rapido

• se un LED non si accende, controlla polarità e resistenza da 220 Ω;
• verifica che i LED siano collegati a D9, D10 e D11;
• se la variazione è troppo rapida, aumenta il ritardo;
• se l’effetto è troppo debole, aumenta la luminosità minima;
• se tutti i LED sembrano uguali, prova LED con tonalità diverse di giallo e rosso;
• non collegare mai un LED direttamente al pin senza una resistenza limitatrice.

Varianti del progetto

• aggiungere altri LED usando altri pin PWM;
• usare LED arancioni insieme a rosso e giallo;
• pilotare LED più potenti tramite transistor o MOSFET;
• aggiungere un sensore di luce per attivare la fiamma al buio;
• aggiungere un pulsante per scegliere diversi effetti;
• creare più gruppi di LED per simulare un fuoco più grande;
• realizzare una candela elettronica.

Cosa devi ricordare
