Alimentatori: lineari e switching
Un alimentatore ha il compito di fornire a un circuito una tensione e una corrente adatte, stabili e sicure. Le due grandi famiglie sono gli alimentatori lineari e gli alimentatori switching: i primi privilegiano semplicità e basso rumore, i secondi efficienza, compattezza e capacità di gestire potenze elevate con minori perdite.
Cos’è un alimentatore?
Un alimentatore converte l’energia disponibile in ingresso in una tensione e una corrente adatte al circuito da alimentare. L’ingresso può essere la rete AC, una batteria o un’altra sorgente DC.
Blocchi fondamentali di un alimentatore
Un alimentatore collegato alla rete può contenere diversi stadi. La struttura esatta dipende dall’architettura, ma i blocchi concettuali più comuni sono:
- protezione e filtro d’ingresso;
- conversione della tensione;
- raddrizzamento se l’ingresso è AC;
- filtraggio;
- regolazione;
- protezione dell’uscita.
Come funziona un alimentatore lineare
In un alimentatore lineare tradizionale alimentato dalla rete, un trasformatore riduce la tensione AC, un raddrizzatore la converte in una tensione pulsante e un condensatore di livellamento riduce l’ondulazione. Infine un regolatore lineare stabilizza l’uscita.
Il regolatore lineare si comporta in modo simile a un elemento variabile in serie al carico: la differenza tra tensione d’ingresso e tensione d’uscita viene in larga parte dissipata sotto forma di calore.
Uscita = 5 V
Corrente = 1 A
Potenza dissipata ≈ (12 − 5) × 1 = 7 W.
Come funziona un alimentatore switching
Uno switching regulator controlla l’energia commutando rapidamente un transistor tra stati di conduzione e interdizione. Induttori, trasformatori ad alta frequenza, diodi o MOSFET sincroni e condensatori trasferiscono e filtrano l’energia.
Poiché il transistor trascorre gran parte del tempo in condizioni vicine a completamente acceso o completamente spento, le perdite possono essere molto inferiori rispetto alla regolazione lineare.
Efficienza dell’alimentatore
L’efficienza indica quale parte della potenza assorbita viene realmente trasferita al carico.
Pout = 17 W
η = 17/20 × 100 = 85%.
La potenza non trasferita al carico viene principalmente trasformata in calore o persa nei componenti magnetici, nei semiconduttori e nelle resistenze parassite.
Dissipazione nei regolatori lineari
Per un regolatore lineare ideale in serie, una stima molto utile della potenza dissipata è:
Ripple e rumore
Il ripple è una variazione periodica residua sovrapposta alla tensione DC. Negli switching è spesso collegato alla frequenza di commutazione e alle sue armoniche.
| Caratteristica | Lineare | Switching |
|---|---|---|
| Rumore di commutazione | Molto basso o assente | Presente |
| Ripple ad alta frequenza | Generalmente basso | Dipende da topologia e filtro |
| EMI | Più semplice da gestire | Richiede maggiore attenzione |
Regolazione di linea e regolazione di carico
Un alimentatore reale deve mantenere stabile la tensione anche quando cambiano ingresso e carico.
Line regulation
Quanto cambia Vout quando varia Vin.
Load regulation
Quanto cambia Vout quando varia la corrente richiesta.
Transient response
Come reagisce l’uscita a variazioni rapide del carico.
Nei convertitori switching un anello di feedback confronta l’uscita con un riferimento e modifica il comando del transistor per mantenere la regolazione.
Isolamento galvanico
Un alimentatore può essere isolato o non isolato. Negli alimentatori collegati direttamente alla rete l’isolamento è un aspetto fondamentale di sicurezza.

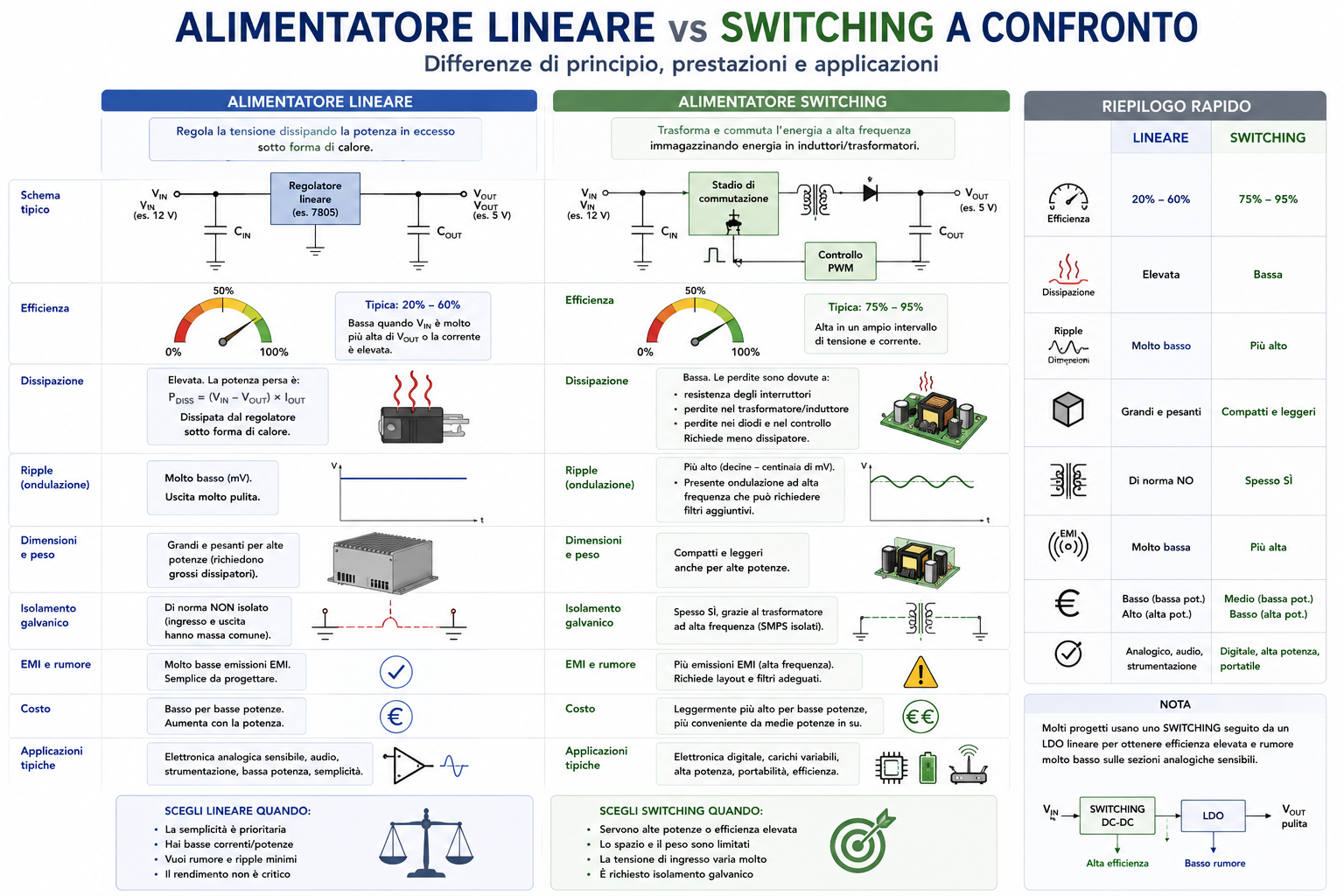

Alimentatore lineare e switching a confronto

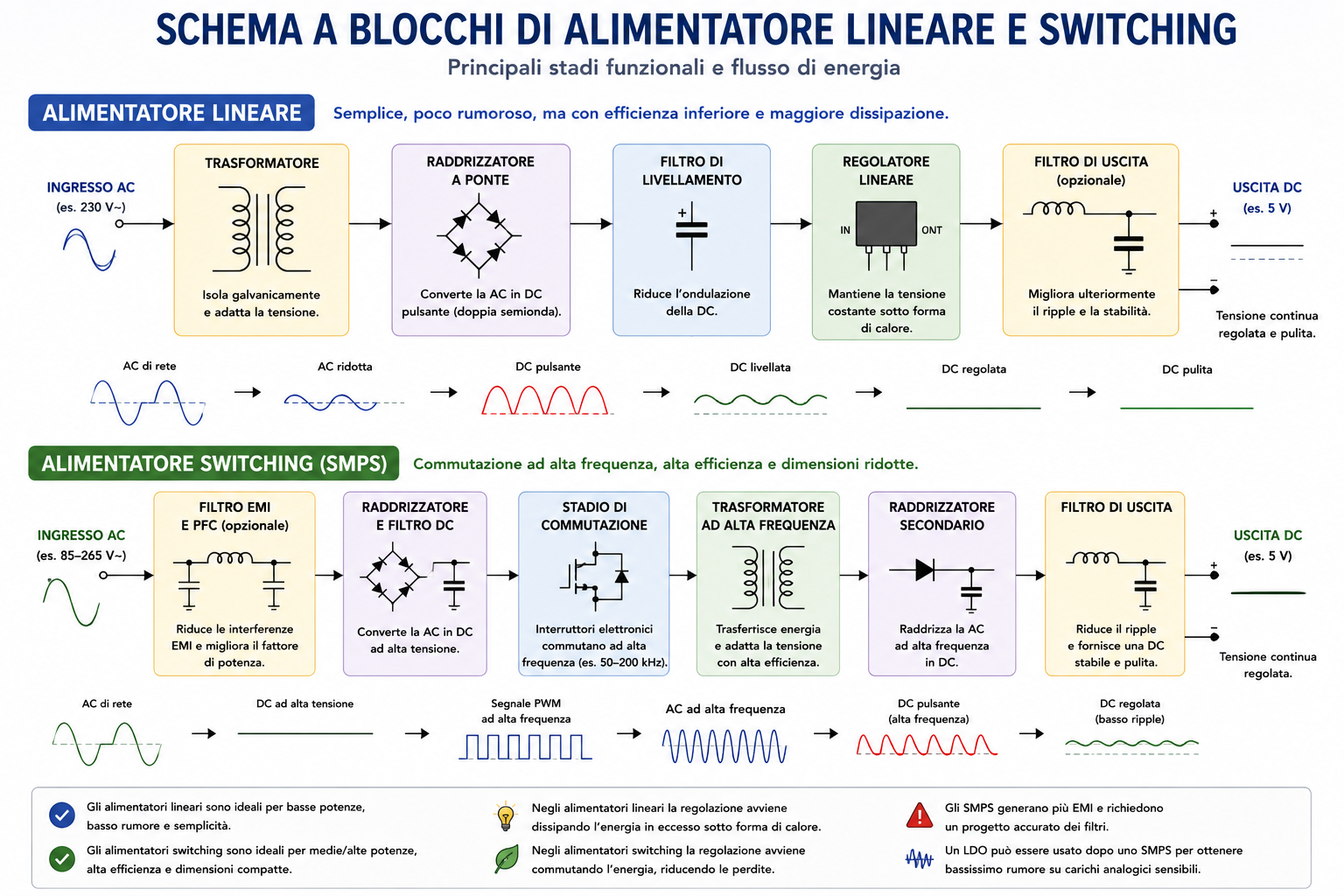

Schema a blocchi di alimentatore lineare e switching
Quando scegliere lineare e quando switching?
| Situazione | Scelta spesso conveniente |
|---|---|
| Basso rumore e correnti modeste | Lineare |
| Grande differenza tra Vin e Vout | Switching |
| Alimentazione a batteria | Switching per maggiore autonomia |
| Audio analogico sensibile | Lineare o switching seguito da filtraggio/lineare |
| Potenza elevata | Switching |
| Circuito semplicissimo e a bassa potenza | Lineare |
Esempi pratici
Sensore analogico
Può beneficiare di un’alimentazione lineare a basso rumore.
ESP32 a batteria
Un convertitore efficiente può ridurre significativamente le perdite.
PC e caricabatterie
Usano alimentatori switching per gestire potenze elevate in poco spazio.
Errori comuni
- pensare che un lineare sia sempre migliore perché genera meno rumore;
- pensare che uno switching sia sempre rumoroso e inutilizzabile in analogica;
- ignorare la potenza dissipata nel regolatore lineare;
- confondere ripple e rumore casuale;
- scegliere l’alimentatore solo in base alla tensione nominale;
- ignorare la corrente massima richiesta dal carico;
- non considerare i picchi di corrente e la risposta ai transitori;
- trascurare efficienza e temperatura;
- confondere isolamento galvanico con semplice riduzione di tensione;
- lavorare sul lato rete senza adeguate competenze e protezioni.
