46. Arduino GSM Shield 2 e relè

​Arduino Gsm Shield 2 per controllare un relè da remoto tramite SMS
In questo progetto, come da titolo, controlleremo qualsiasi dispositivo a distanza tramite SMS utilizzando Arduino uno il vero microcontrollore e la shield Arduino GSM shield 2 dove verrà inserita la sim, questo utile progetto è una spinta alla vostra creatività, infatti è possibile collegare la scheda ad un cancello o per azionare un antifurto a distanza.
Iniziamo ad elencare i componenti necessari:
Arduino Uno
ebay
Amazon
Arduino Gsm Shield 2
ebay
Amazon
1 Led Verde
ebay
Amazon
1 Resistenza da 220 Ohm
ebay
Amazon
1 Relè da 5V 10A
ebay
Amazon
Breadboard
ebay
Amazon
Cavetti di Collegamento
ebay
Amazon
Foto
Tutti i componenti possono essere acquistati cliccando l`immagine ebay
Foto

​Procediamo ora a collegare la GSM shield su Arduino uno e inserire la scheda sim con il codice pin disabilitato. (come in figura)
Foto

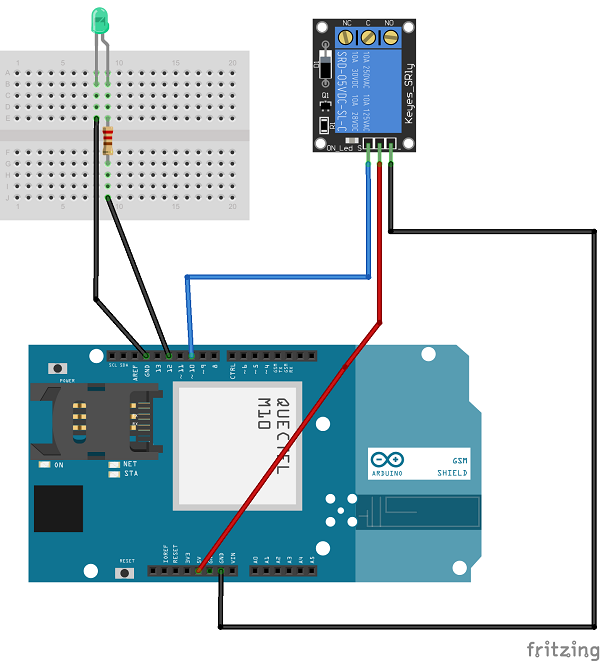

Costruiamo il circuito, inseriamo l`input del relè al Pin 10.
Foto
Inseriamo il programma (sketch) sulla scheda Arduino uno e attendiamo che la GSM si registri sulla rete, una volta fatto ciò il led verde si attiva, da questo momento siamo abilitati ad inviare gli sms sulla scheda.
​
Questo è il programma su cui lavoreremo, possiamo modificarlo a nostro piacimento scegliendo la parola da inviare via sms da qualsiasi numero per attivare e disattivare il relè in remoto.
​
Sketch da inserire su Arduino uno, visitare la pagina guida al software di Arduino IDE se non avete scaricato il software.

​Caricatolo sketch, invieremo un messaggio sms al numero della SIM, con il testo "on" per attivare il relè o il testo "off" per disattivare il relè, in ogni caso potrete modificare le parole da inviare all`interno del codice tra le parentesi accendi="on"; e spegni="off";
Foto

Attivare, disattivare relè passo passo.
Vediamo come modificare il programma per fare eseguire alla nostra  scheda un impulso al relè in modo che si attivi e si disattivi subito dopo come se stessimo premendo e rilasciando un pulsante.
Per prima cosa troviamo questa stringa di codice nel programma.
Foto
Dopodiché la modifichiamo in questo modo:
Foto
Aggiungendo, delay (500); , cioè in questo caso il tempo, (espresso in millisecondi) del relè in stato ON, e il digitalWrite(rele,LOW); per portare il relè in stato OFF.

Questa guida è giunta al termine, se vi servono suggerimenti non esitate a contattarmi usando il modulo sottostante o usando la sezione contatti.

Scaricate lo sketch già compilato qui sotto.
Sketch_arduino_gsm_shield_2_relè_.ino
File Size: 2 kb
File Type: ino
Scarica file

Condividete nei commenti le foto dei vostri progetti.
