Arduino SIM900: controllare un relè tramite SMS

Il modulo GSM SIM900

SIM900 consente ad Arduino di utilizzare la rete cellulare per funzioni come SMS e comunicazione dati. In questo progetto utilizziamo soltanto la gestione dei messaggi di testo.

Cosa può fare il sistema

Materiale necessario

Schema del circuito

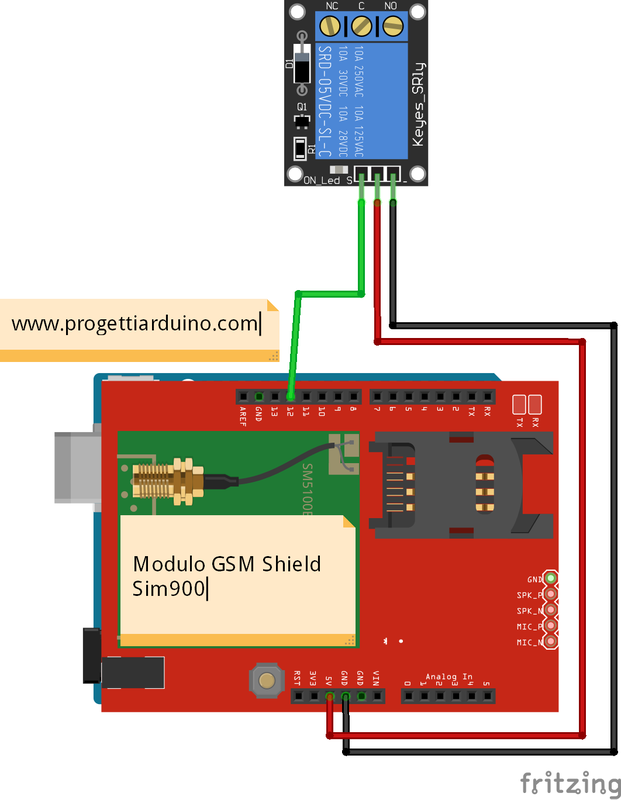

Schema del controllo remoto del relè tramite SIM900. L’immagine mantiene una larghezza massima di 443 px.

Collegamento del relè

Nel programma il relè è associato al pin digitale D12:

const int rele = 12;

Il pin Arduino deve comandare l’ingresso di un modulo relè adatto, non direttamente la bobina di un relè privo di circuito di pilotaggio.

Installare la libreria GSM per SIM900

Questo sketch utilizza le librerie SIM900.h, SoftwareSerial.h e sms.h. È quindi necessario installare la libreria dedicata prima della compilazione.

⬇️ Scarica la libreria GSM SIM900

Codice Arduino commentato

/*
  ARDUINO + SIM900: CONTROLLO DI UN RELÈ TRAMITE SMS

  Comandi:
  ON     -> attiva il relè
  OFF    -> disattiva il relè
  STATO  -> invia un SMS con lo stato del relè

  Relè -> D12
*/

#include "SIM900.h"
#include <SoftwareSerial.h>
#include "sms.h"

SMSGSM sms;

// Pin collegato al relè
const int rele = 12;

// Buffer per testo SMS e numero mittente
char smsbuffer[160];
char mittente[20];

bool started = false;

void setup() {

  Serial.begin(9600);

  pinMode(rele, OUTPUT);

  // All'avvio il relè resta spento
  digitalWrite(rele, LOW);

  Serial.println("Avvio modulo GSM SIM900...");

  // Inizializzazione GSM
  if (gsm.begin(2400)) {
    Serial.println("Modulo GSM pronto");
    started = true;
  } else {
    Serial.println("Modulo GSM non disponibile");
  }
}

void loop() {

  if (!started) {
    return;
  }

  // Cerca un SMS presente sulla SIM
  char posizione = sms.IsSMSPresent(SMS_ALL);

  if (posizione) {

    // Legge mittente e contenuto del messaggio
    sms.GetSMS(posizione, mittente, smsbuffer, 160);

    // Converte il testo in String per semplificare il confronto
    String comando = String(smsbuffer);

    comando.trim();
    comando.toUpperCase();

    Serial.print("SMS da ");
    Serial.print(mittente);
    Serial.print(": ");
    Serial.println(comando);

    // ------------------------------------------------------
    // COMANDO ON
    // ------------------------------------------------------
    if (comando == "ON") {

      digitalWrite(rele, HIGH);
      Serial.println("Relè acceso");
    }

    // ------------------------------------------------------
    // COMANDO OFF
    // ------------------------------------------------------
    else if (comando == "OFF") {

      digitalWrite(rele, LOW);
      Serial.println("Relè spento");
    }

    // ------------------------------------------------------
    // COMANDO STATO
    // ------------------------------------------------------
    else if (comando == "STATO") {

      if (digitalRead(rele) == HIGH) {

        sms.SendSMS(mittente, "STATUS: RELE Acceso");
        Serial.println("Stato inviato: relè acceso");
      }
      else {

        sms.SendSMS(mittente, "STATUS: RELE Spento");
        Serial.println("Stato inviato: relè spento");
      }
    }

    // ------------------------------------------------------
    // COMANDO NON RICONOSCIUTO
    // ------------------------------------------------------
    else {

      Serial.println("Comando SMS non riconosciuto");
    }

    // Elimina l'SMS appena elaborato
    sms.DeleteSMS(posizione);
  }

  delay(1000);
}

Come funziona lo sketch

1. Avvio del modulo GSM

Nel setup() Arduino inizializza la comunicazione seriale e prova ad avviare il modulo con gsm.begin(2400). Se l’operazione riesce, il sistema entra nello stato operativo.

2. Ricerca degli SMS

sms.IsSMSPresent(SMS_ALL) controlla se sulla SIM è presente un messaggio. Se ne trova uno, restituisce la posizione in memoria.

3. Lettura del mittente e del testo

Con sms.GetSMS() vengono recuperati il numero telefonico del mittente e il contenuto del messaggio.

4. Comandi ON e OFF

Il comando ON porta D12 a HIGH, mentre OFF lo porta a LOW.

5. Comando STATO

Quando arriva STATO, Arduino legge l’uscita D12 e risponde allo stesso numero telefonico con un SMS che indica se il relè è acceso oppure spento.

6. Eliminazione del messaggio

Dopo aver elaborato il comando, lo sketch elimina l’SMS dalla memoria del modem per evitare di processarlo nuovamente.

Personalizzare i comandi

Puoi sostituire le parole ON, OFF e STATO con comandi differenti. Per esempio potresti usare LUCE ON, LUCE OFF oppure parole più adatte alla funzione controllata.

Esempio di modifica delle stringhe utilizzate come comandi SMS.

Alimentazione del SIM900

Il modem GSM può richiedere picchi di corrente importanti durante la registrazione alla rete e la trasmissione radio. Un’alimentazione insufficiente può causare riavvii, perdita della rete o SMS non inviati.

Verificare la rete cellulare

Prima di concentrarti sul codice assicurati che la SIM e il modulo riescano realmente a registrarsi sulla rete disponibile nella tua zona. SIM900 è un modem GSM/GPRS e la possibilità di utilizzarlo dipende dalla disponibilità di una rete cellulare compatibile con il modulo.

Scarica i file

⬇️ Scarica sms_sim900_ok.ino ⬇️ Scarica libreria GSM

Debug rapido

• verifica che SIM900 completi la registrazione alla rete;
• controlla che la SIM possa ricevere e inviare SMS;
• verifica l’alimentazione del modem;
• controlla che il relè sia realmente collegato a D12;
• invia esattamente ON, OFF o STATO;
• usa il Monitor Seriale a 9600 baud per leggere i messaggi di debug;
• se il relè lavora al contrario, controlla se il modulo è active LOW.

Varianti del progetto

• controllare più relè;
• autorizzare soltanto uno o più numeri telefonici;
• inviare una conferma anche dopo ON e OFF;
• leggere sensori e restituire i valori tramite SMS;
• creare un allarme che invia automaticamente un messaggio;
• salvare lo stato del relè in EEPROM;
• utilizzare un modem cellulare più recente se la rete GSM non è disponibile.
