Circuito aperto, circuito chiuso e cortocircuito

Un circuito può interrompere completamente la corrente, consentirne il passaggio normale oppure creare un percorso a resistenza estremamente bassa. Capire la differenza tra circuito aperto, chiuso e cortocircuito è fondamentale per progettare, misurare e diagnosticare qualsiasi circuito elettrico o elettronico.

Livello: base → intermedio Tempo di lettura: 18–22 min Formule + diagnosi Multimetro

I tre casi fondamentali

⎯/⎯

Circuito aperto

Il percorso elettrico è interrotto. Idealmente la corrente è nulla.

Circuito chiuso

Esiste un percorso completo attraverso il carico e può circolare corrente.

Cortocircuito

Due punti a potenziale diverso vengono collegati con impedenza molto bassa.

La distinzione più importante “Circuito chiuso” non significa “cortocircuito”. Un circuito chiuso contiene normalmente un carico che limita la corrente; un corto crea invece un percorso anormalmente poco resistivo che può far aumentare enormemente la corrente.

Circuito aperto

Un circuito è aperto quando manca la continuità del percorso elettrico. Può accadere perché un interruttore è aperto, un filo è interrotto, un connettore è scollegato oppure un componente si è guastato interrompendo il circuito.

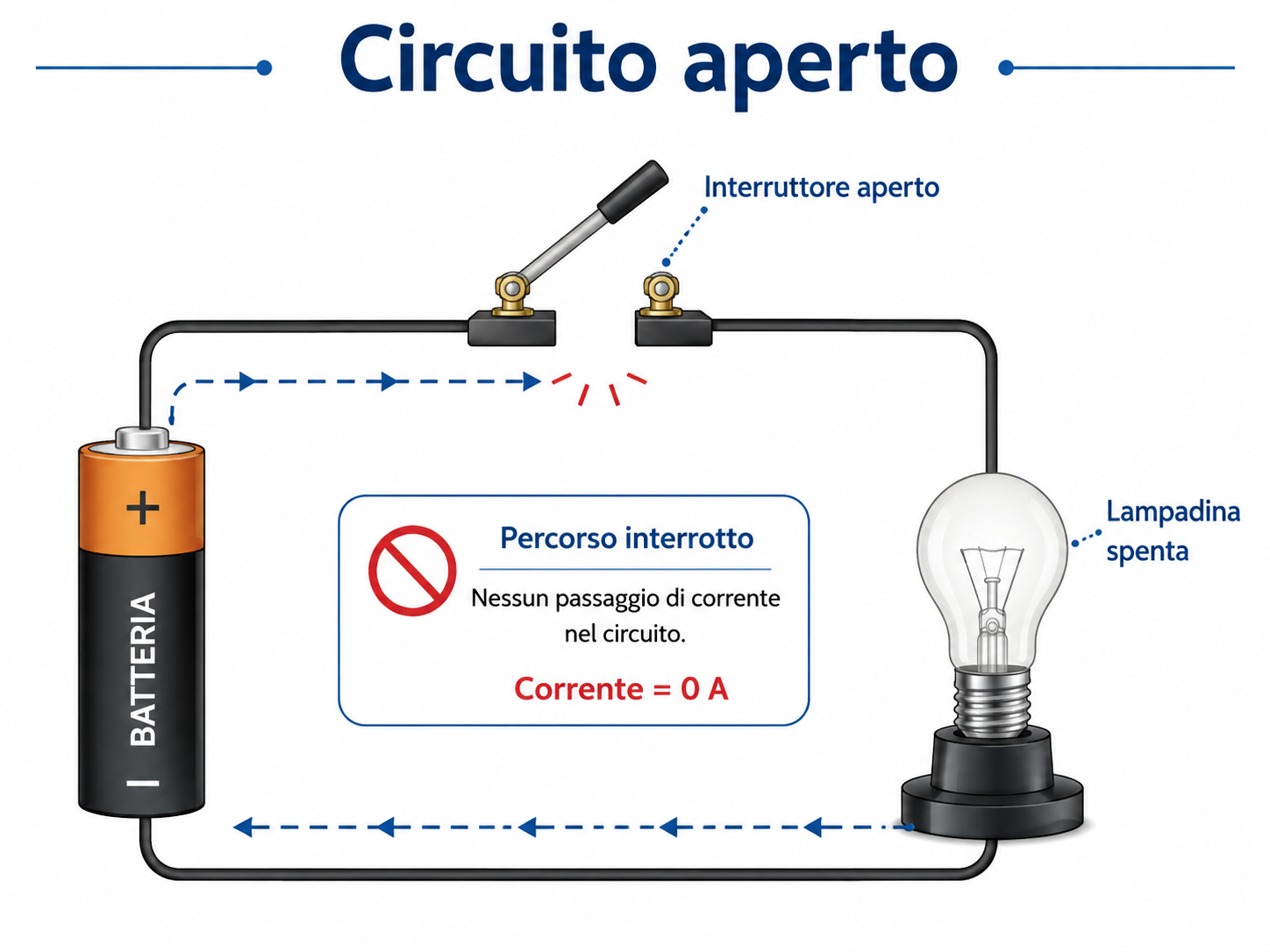

Schema didattico di un circuito aperto con interruttore aperto e lampadina spenta
Circuito aperto: il percorso elettrico è interrotto e la corrente non può circolare.
Sorgente
Carico
Ritorno
Percorso interrotto: non esiste una maglia chiusa.
I = 0 A   (caso ideale) In un circuito aperto ideale la resistenza equivalente del tratto interrotto tende all’infinito.

È importante notare che corrente nulla non significa necessariamente tensione nulla. Ai capi di un interruttore aperto può essere presente quasi tutta la tensione della sorgente.

Esempio Una batteria da 9 V collegata a una lampada tramite un interruttore aperto non fa circolare corrente. Tuttavia, idealmente, ai capi dell’interruttore aperto possiamo misurare circa 9 V.

Circuito chiuso

Un circuito è chiuso quando esiste un percorso elettrico completo dalla sorgente, attraverso il carico, e nuovamente verso la sorgente.

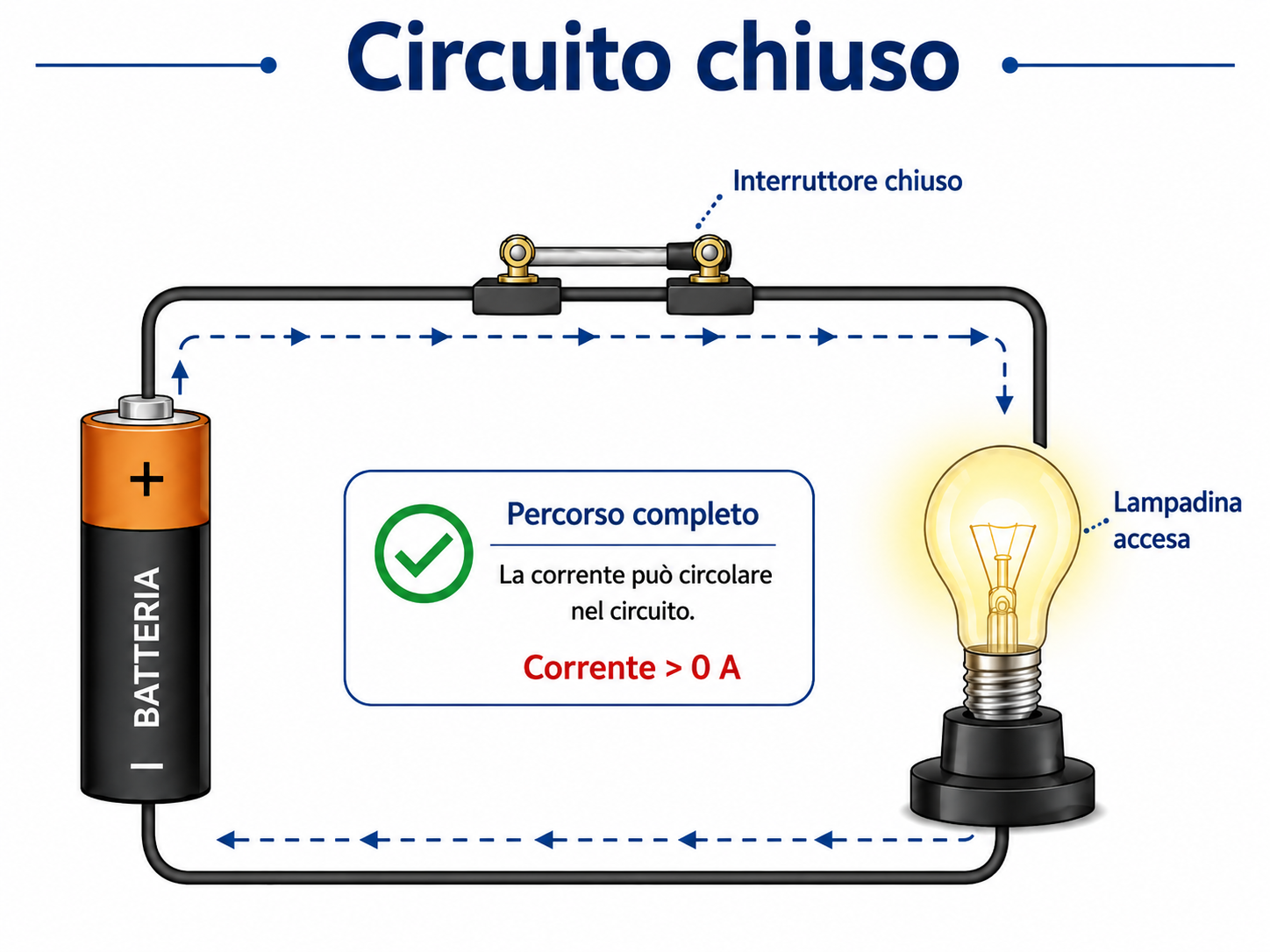

Schema didattico di un circuito chiuso con interruttore chiuso e lampadina accesa
Circuito chiuso: il percorso è completo e la corrente può attraversare il carico.
Sorgente
Carico R
Ritorno
Percorso completo: la corrente è determinata dalla sorgente e dall’impedenza del circuito.

Nel semplice caso di una sorgente ideale V e di un resistore R, la corrente può essere calcolata con la Legge di Ohm.

I = V / R Il carico limita la corrente a un valore definito.
Esempio Con una sorgente da 5 V e un resistore da 1 kΩ:

I = 5 / 1000 = 0,005 A = 5 mA.

Che cos’è un cortocircuito?

Un cortocircuito si verifica quando due nodi che dovrebbero essere separati da un carico o da una certa impedenza vengono collegati tramite un percorso a impedenza molto bassa.

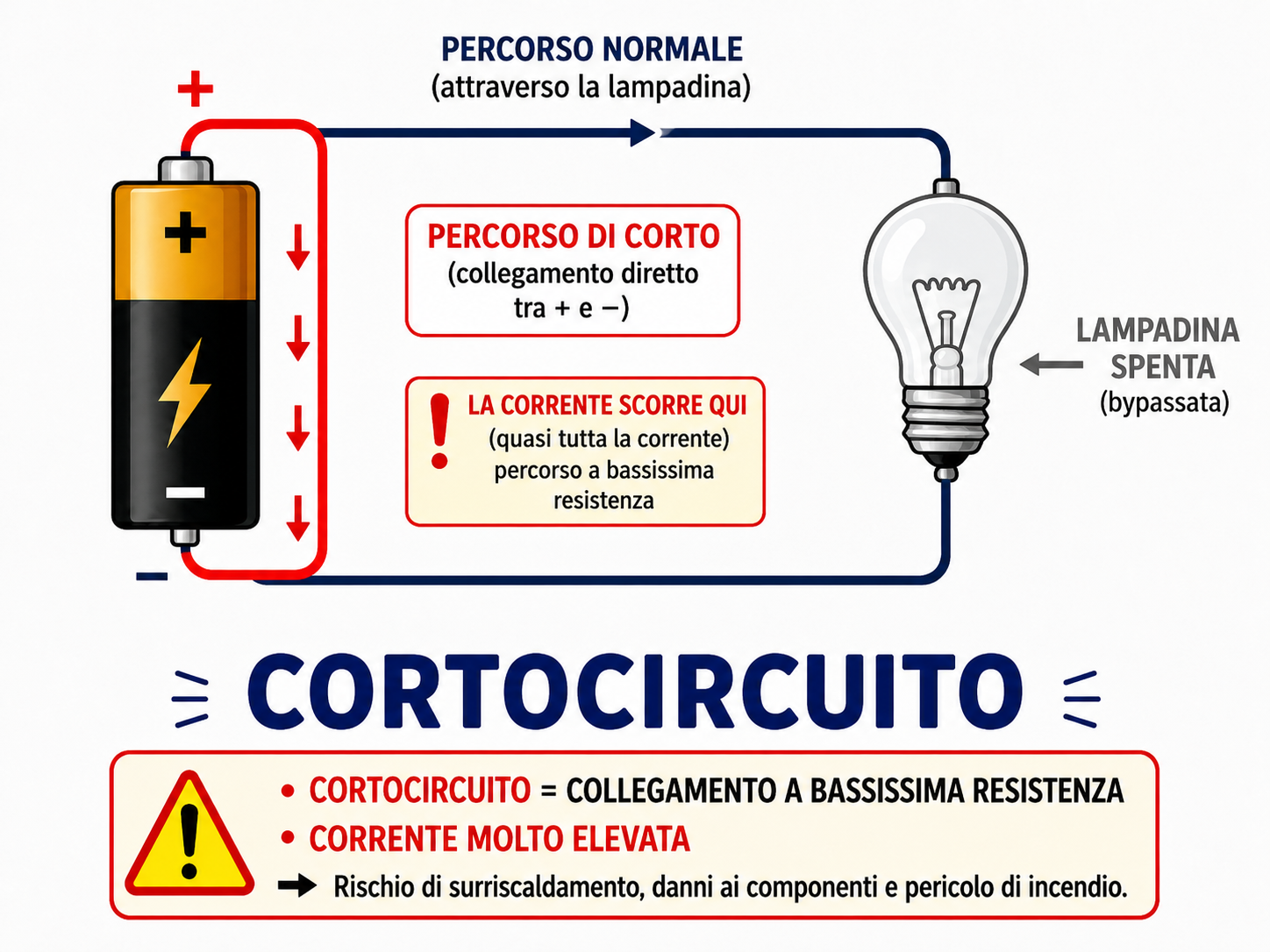

Schema didattico di un cortocircuito con collegamento diretto tra positivo e negativo della batteria
Cortocircuito: un percorso a bassissima resistenza collega direttamente i terminali della sorgente.
+ V
0 V / GND
Corto diretto tra i terminali di una sorgente: situazione potenzialmente distruttiva.
Perché è pericoloso? Se la resistenza del percorso diventa molto piccola, la corrente può diventare molto elevata. Questo può surriscaldare conduttori, piste PCB, batterie, connettori e componenti, provocando danni o incendi.

Cortocircuito e Legge di Ohm

Nel modello ideale, se applicassimo una tensione finita a una resistenza esattamente nulla, la Legge di Ohm porterebbe a una corrente teoricamente infinita.

I = V / R    →    R → 0 ⇒ I molto grande Nella realtà R non è mai esattamente zero e la sorgente ha limiti fisici.
Il punto tecnico importante La corrente di cortocircuito reale è limitata dalla resistenza interna della sorgente, dai cavi, dai contatti, dalle piste, dagli elementi di protezione e dall’elettronica di limitazione eventualmente presente.

Modello ideale e circuito reale

CondizioneModello idealeComportamento reale
Circuito apertoR → ∞, I = 0Possono esistere piccole correnti di perdita.
ConduttoreR = 0Cavi e piste hanno sempre una certa resistenza.
CortocircuitoR = 0, corrente teoricamente illimitataLa corrente è limitata dalle impedenze e dalla sorgente.
Sorgente idealeTensione invariabileHa resistenza interna e corrente massima disponibile.
Resistenza interna della sorgente Una batteria reale può essere modellata, in prima approssimazione, come una sorgente ideale di tensione con una piccola resistenza interna in serie.

Cosa succede se cortocircuitiamo una batteria o un alimentatore?

Batteria

Una batteria può fornire correnti molto elevate in caso di corto, soprattutto se ha bassa resistenza interna. La corrente provoca dissipazione sia nel percorso esterno sia all’interno della batteria.

P = I² · R Anche una piccola resistenza può dissipare molta potenza quando la corrente è elevata.

Alimentatore da banco

Un buon alimentatore da laboratorio dispone normalmente di limitazione di corrente. Se il carico tenta di assorbire più della corrente impostata, l’alimentatore può passare dalla modalità a tensione costante alla modalità a corrente costante.

CV e CC CV = Constant Voltage: l’alimentatore regola la tensione.
CC = Constant Current: limita la corrente al valore impostato.

Alimentatori USB e switching

Molti alimentatori moderni integrano protezioni contro sovracorrente e cortocircuito. Il comportamento preciso dipende dal progetto: possono limitare la corrente, spegnersi temporaneamente o tentare riavvii periodici.

Fusibili e protezioni contro il cortocircuito

Le protezioni servono a interrompere o limitare l’energia disponibile quando la corrente supera valori considerati sicuri.

Fusibile

Un elemento calibrato fonde quando corrente e tempo superano determinate condizioni.

PTC ripristinabile

Aumenta fortemente la propria resistenza quando si scalda per sovracorrente.

Limitazione elettronica

Un circuito controlla e limita attivamente la corrente erogata.

Protezione termica

Interviene quando la temperatura supera una soglia di sicurezza.

Un fusibile non “salva tutto” automaticamente Il suo valore e la sua curva tempo-corrente devono essere scelti in funzione del circuito, dei conduttori e della corrente normale di funzionamento.

Come riconoscere circuito aperto e cortocircuito con il multimetro

Misura di continuità

Con il circuito disalimentato, la funzione continuità permette di verificare se tra due punti esiste un percorso a bassa resistenza.

LetturaInterpretazione generale
OL / resistenza molto altaPercorso aperto o non conduttivo.
Pochi ohm o menoPercorso a bassa resistenza; può essere normale oppure un corto.
Valore intermedioPresenza di un carico o percorso resistivo.
Non usare l’ohmmetro su un circuito alimentato La misura di resistenza/continuità deve normalmente essere eseguita con il circuito senza alimentazione e dopo aver considerato eventuali condensatori carichi.

Attenzione ai falsi “cortocircuiti”

Un beep del multimetro non dimostra da solo che esista un guasto. Bobine, motori, trasformatori, piste molto corte e altri componenti possono avere resistenze DC molto basse pur essendo perfettamente normali.

Cortocircuiti ed errori tipici su breadboard

  • collegare accidentalmente 5 V direttamente a GND;
  • inserire i terminali di un componente nella stessa fila elettrica;
  • confondere le linee di alimentazione positive e negative;
  • creare un ponte involontario con un filo;
  • montare un componente con pinout errato;
  • usare una resistenza di valore troppo basso su un LED;
  • creare un corto con residui di stagno su una PCB.
Buona pratica prima di alimentare Con un progetto nuovo, controlla visivamente i collegamenti e misura la resistenza tra VCC e GND a circuito spento. Una resistenza molto bassa inattesa è un segnale da investigare prima di applicare tensione.

Circuito aperto e corto come modalità di guasto

Molti guasti elettronici possono essere classificati, almeno inizialmente, come interruzioni oppure cortocircuiti.

Guasto aperto

Filo spezzato, pista PCB interrotta, fusibile aperto, saldatura rotta, contatto ossidato.

Guasto in corto

Diodo guasto, condensatore in corto, MOSFET perforato, ponte di stagno, isolamento danneggiato.

Metodo diagnostico Prima di sostituire componenti a caso, chiediti: manca continuità dove dovrebbe esserci? Oppure esiste una continuità anomala tra nodi che dovrebbero essere separati? Questa semplice distinzione è alla base di molta diagnostica elettronica.
