📐 Circuiti e progettazione · Guida 01

Come leggere uno schema elettronico

Uno schema elettronico non rappresenta la posizione fisica dei componenti, ma il modo in cui sono collegati e interagiscono elettricamente. Imparare a leggerlo significa riconoscere simboli, nodi, alimentazioni, riferimenti, segnali e blocchi funzionali. In questa guida vediamo un metodo pratico per interpretare uno schema senza perdersi tra linee, sigle e collegamenti.

Livello: base → intermedio Tempo di lettura: 22–28 min Simboli + nodi Lettura pratica

Che cos’è uno schema elettronico?

Uno schema elettronico è una rappresentazione logica di un circuito. Usa simboli standardizzati per mostrare componenti e linee per indicare i collegamenti elettrici.

Simboli

Rappresentano resistori, condensatori, transistor, integrati e altri componenti.

Linee

Indicano connessioni elettriche, non necessariamente fili fisici separati.

Nodi

Indicano punti che condividono lo stesso potenziale elettrico.

Lo schema descrive la funzione, non la geometria Due componenti disegnati molto lontani possono essere elettricamente collegati; due componenti vicini sul foglio possono invece non avere alcuna connessione diretta.

Schema elettrico e PCB non sono la stessa cosa

Lo schema mostra come il circuito funziona. Il layout PCB mostra invece dove vengono fisicamente montati i componenti e come vengono realizzate piste, piani e vias.

SchemaPCB
Organizzato per funzioneOrganizzato per posizione fisica
Usa simboliUsa footprint
Mostra reti e nodiMostra piste e piani di rame
Serve per capire il circuitoServe per costruire la scheda

Riconoscere i simboli principali

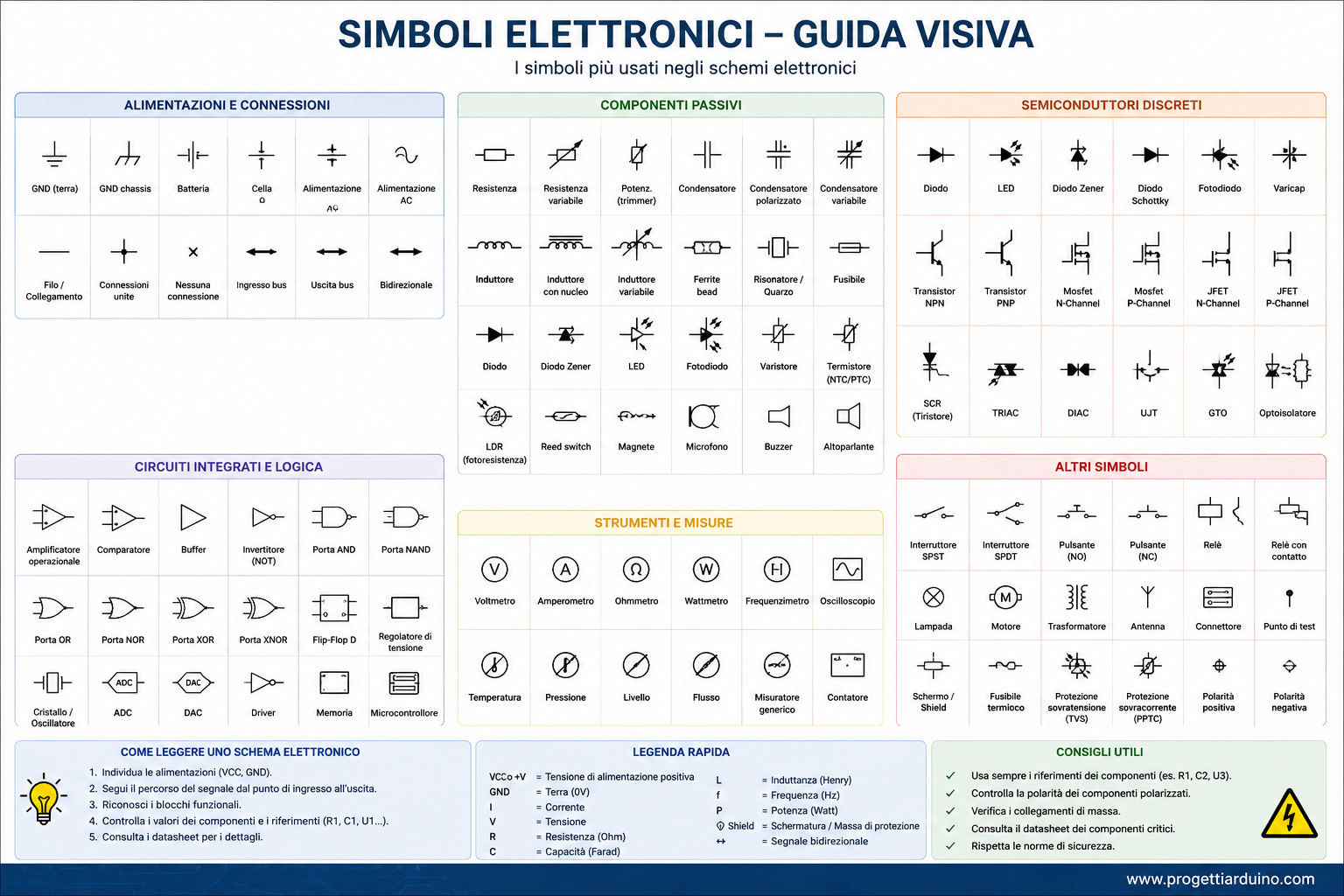

Principali simboli elettronici usati negli schemi: resistenze, condensatori, diodi, transistor, logica, strumenti e collegamenti
Guida visiva ai principali simboli usati negli schemi elettronici: alimentazioni, componenti passivi, semiconduttori, logica, strumenti di misura e collegamenti.
R
ResistenzaLimita corrente, crea partitori, bias e pull-up/pull-down.
C
CondensatoreFiltraggio, temporizzazione, accoppiamento e disaccoppiamento.
D
DiodoRaddrizzamento, protezione, clamp e commutazione.
Q
TransistorBJT, MOSFET e altri dispositivi a semiconduttore.
L
InduttoreFiltri, switching e accumulo di energia magnetica.
U
IntegratoOp-amp, regolatori, microcontrollori, driver e logica.
Impara prima le famiglie, poi le varianti Non serve memorizzare centinaia di simboli il primo giorno. È più utile riconoscere subito la famiglia e poi leggere la sigla del componente.

Riferimenti: R1, C1, Q1, U1…

Ogni componente riceve normalmente un reference designator, cioè una sigla univoca.

PrefissoComponente tipicoEsempio
RResistenzaR1, R22
CCondensatoreC3, C15
DDiodo / LEDD1, D7
QTransistorQ1, Q5
LInduttoreL1
U / ICCircuito integratoU1, IC2
J / CNConnettoreJ1, CN3
FFusibileF1
SWInterruttoreSW1
R17 non significa 17 Ω Il numero identifica il componente. Il valore viene scritto separatamente, per esempio “10 kΩ”.

Linee e collegamenti

Una linea continua tra due terminali indica normalmente che appartengono alla stessa rete elettrica. La forma della linea non ha significato elettrico: pieghe a 90°, percorsi lunghi o corti sono spesso solo scelte grafiche.

Non interpretare lo schema come una mappa fisica La lunghezza della linea sul foglio non corrisponde necessariamente alla lunghezza reale della pista o del filo.

Che cos’è un nodo?

Un nodo è un insieme di punti collegati idealmente senza elementi circuitali tra loro. Tutti quei punti condividono lo stesso potenziale elettrico.

R1 C1 Nodo A VIN VOUT
Una linea continua può rappresentare un unico nodo anche se attraversa metà pagina Quello che conta è la continuità elettrica, non la distanza grafica.

Incroci, giunzioni e punti di connessione

Quando più linee si incontrano, bisogna capire se sono realmente collegate. Nei moderni schemi EDA, una giunzione viene spesso evidenziata da un punto pieno.

SituazioneInterpretazione tipica
Linee che si uniscono con puntoCollegamento elettrico.
Linee che si incrociano senza puntoNormalmente nessun collegamento.
Linea che “salta” con ponticello graficoNessun collegamento.
Controlla sempre lo stile dello schema Gli schemi molto vecchi possono usare convenzioni diverse. Se c’è ambiguità, verifica net label, pin e continuità logica.

GND, massa e riferimenti di tensione

Il simbolo GND identifica normalmente il nodo scelto come riferimento a 0 V del circuito. Non significa automaticamente terra di protezione.

SiglaSignificato possibile
GNDRiferimento elettrico generale.
AGNDMassa analogica.
DGNDMassa digitale.
PGNDMassa di potenza.
PEProtective Earth, terra di protezione.
Stesso simbolo ripetuto = stessa rete In uno schema possono esserci decine di simboli GND senza una linea che li unisce graficamente: sono comunque collegati alla stessa net, salvo diversa denominazione.

Rail e simboli di alimentazione

Le alimentazioni vengono spesso indicate con simboli o etichette come: +5V, +3V3, +12V, VCC, VDD, VSS, VBAT.

Segui prima le alimentazioni Quando apri uno schema sconosciuto, individua subito da dove entra l’energia, dove viene regolata e quali blocchi alimenta. È uno dei modi più rapidi per orientarsi.

Net label: collegamenti senza fili lunghissimi

Una net label assegna un nome a una rete. Tutti i punti con la stessa etichetta possono essere elettricamente collegati anche se non compare una linea continua tra loro.

Esempio Un pin del microcontrollore etichettato I2C_SDA può essere collegato a un sensore su un’altra parte dello schema semplicemente usando la stessa etichetta I2C_SDA.
Non confondere nome della net e nome del componente “RESET”, “SCL”, “MOSI” o “12V_OUT” sono normalmente nomi di segnali/reti, non riferimenti di componenti.

Seguire il percorso del segnale

Per capire una funzione, individua un ingresso e segui il segnale fino all’uscita. Negli schemi analogici il flusso viene spesso disegnato da sinistra verso destra, anche se non è una regola assoluta.

Ingresso audioconnettore → condensatore → amplificatore → uscita
Sensoresensore → filtro → ADC → microcontrollore
AlimentazioneVIN → protezione → regolatore → VCC
RelèGPIO → transistor → bobina → protezione flyback

Dividere lo schema in blocchi funzionali

Uno schema complesso diventa molto più leggibile se smetti di guardare ogni componente singolarmente e inizi a riconoscere blocchi.

Alimentazione

Fusibili, TVS, regolatori, condensatori.

Controllo

Microcontrollori, logica, clock e reset.

Interfaccia

Sensori, connettori, driver, relè e comunicazioni.

Questo è il salto di qualità nella lettura degli schemi Un tecnico esperto non “legge 200 componenti”: riconosce prima 5–10 blocchi funzionali e poi approfondisce quello che interessa.

Come leggere valori e sigle

ScrittaSignificato tipico
10k10 kΩ
4k74,7 kΩ
100n100 nF
10u / 10µ10 µF
1N4148Codice di un diodo
BC547Codice di un transistor BJT
LM358Codice di un amplificatore operazionale
La lettera può sostituire la virgola “4k7” significa 4,7 kΩ e riduce il rischio che un punto decimale sparisca nella stampa.

Componenti polarizzati

Alcuni componenti devono essere montati nel verso corretto.

  • diodi: anodo e catodo;
  • LED: anodo e catodo;
  • condensatori elettrolitici: positivo e negativo;
  • BJT: base, collettore, emettitore;
  • MOSFET: gate, drain, source;
  • circuiti integrati: pin numerati e orientamento package.
Il simbolo mostra la funzione, il datasheet mostra il pinout reale Non dedurre la disposizione fisica dei pin dal simbolo dello schema.

Come leggere i circuiti integrati nello schema

Gli integrati possono essere rappresentati come un unico rettangolo oppure suddivisi in più unità logiche. Un LM358, per esempio, contiene due operazionali che possono comparire come U1A e U1B.

I pin di alimentazione possono essere nascosti o separati Nei software EDA alcuni simboli mostrano VCC/GND in una sezione separata dell’integrato. Non dimenticare di cercarli.
Leggi sempre i numeri dei pin La posizione grafica sul simbolo può essere scelta per rendere leggibile lo schema e non corrisponde alla disposizione fisica del package.

Metodo pratico in 7 passaggi

  1. Identifica l’alimentazione: VIN, VCC, regolatori, GND.
  2. Trova ingressi e uscite: connettori, sensori, attuatori.
  3. Dividi in blocchi: alimentazione, analogico, digitale, potenza.
  4. Segui una sola net alla volta: evita di saltare continuamente nello schema.
  5. Leggi riferimenti e valori: R4 = 10 kΩ, C7 = 100 nF ecc.
  6. Consulta il datasheet degli IC: pinout e funzione dei pin.
  7. Ricostruisci il comportamento: cosa accade da ingresso a uscita?
Non cercare di capire tutto contemporaneamente Scegli una funzione: “come viene alimentato?”, “come accende il relè?”, “come legge il sensore?”. La comprensione completa nasce sommando questi percorsi.

Esempio pratico: LED pilotato da transistor

Immagina di trovare questo percorso:

GPIO → R1 → base Q1 → LED + R2 → alimentazione con emettitore di Q1 collegato a GND.

Possiamo già ricostruire la funzione:

  1. il GPIO fornisce il segnale di comando;
  2. R1 limita la corrente di base;
  3. Q1 lavora come interruttore low-side;
  4. R2 limita la corrente del LED;
  5. quando Q1 conduce, il LED può accendersi.
Questa è vera lettura dello schema Non basta sapere che R1 è una resistenza e Q1 un transistor: bisogna capire il ruolo di ogni componente nel blocco.

Errori comuni quando si legge uno schema

  • pensare che la posizione grafica corrisponda alla posizione sul PCB;
  • confondere il riferimento R10 con il valore 10 Ω;
  • ignorare net label e simboli di alimentazione;
  • considerare collegati tutti gli incroci di linee;
  • confondere GND con terra di protezione;
  • dedurre il pinout fisico dalla posizione sul simbolo;
  • non cercare i pin di alimentazione degli integrati;
  • analizzare ogni componente senza riconoscere i blocchi funzionali;
  • ignorare polarità e orientamento dei semiconduttori;
  • non consultare il datasheet quando una sigla non è chiara.
