Elettronica Academy · Unità 1 · Lezione 1

Cos’è l’elettricità?

Scopri cosa hanno in comune un fulmine, una batteria, il tuo smartphone e un semplice LED.

⏱ 8–10 min 🟢 Principiante ⚡ +10 XP

Progresso lezione 1 / 8

📖 Scopri · 1 di 8

L’elettricità è già intorno a te

Probabilmente hai utilizzato l’elettricità già decine di volte da quando ti sei svegliato.

Hai acceso una luce? Controllato lo smartphone? Utilizzato il Wi-Fi? Preparato un caffè con una macchina elettrica? In tutti questi casi dispositivi molto diversi tra loro utilizzano fenomeni elettrici per funzionare.

L’elettricità è talmente presente nella nostra vita che spesso smettiamo persino di farci caso. Premi un interruttore e una lampadina si accende. Colleghi il caricabatterie e lo smartphone inizia a ricaricarsi. Inserisci una batteria in una torcia e può produrre luce.

Ma che cosa sta realmente accadendo?

La prima cosa importante da capire è che l’elettricità non è stata inventata dall’uomo. I fenomeni elettrici esistono in natura. Noi abbiamo imparato a comprenderli e, soprattutto, a controllarli.

🌩️ Lo sapevi? Un fulmine è un fenomeno elettrico naturale. Durante un temporale possono svilupparsi enormi differenze di potenziale tra regioni della nube oppure tra nube e terreno, fino a produrre una gigantesca scarica elettrica.

Una batteria e un fulmine sono fenomeni molto diversi per tensione, energia e condizioni fisiche, ma entrambi ci portano verso il punto da cui dobbiamo partire: la carica elettrica.

🎯 Prima sfida

Quale affermazione è corretta?

⚛️ Dentro la materia · 2 di 8

Facciamo un viaggio nell’infinitamente piccolo

Prendi un pezzo di rame. A occhio nudo sembra semplicemente un pezzo di metallo compatto.

Se però potessimo osservarlo a scale sempre più piccole, arriveremmo alla struttura microscopica della materia. Per costruire il nostro primo modello dell’elettricità possiamo partire dagli atomi.

In una descrizione introduttiva troviamo tre protagonisti: protoni, neutroni ed elettroni.

⚛️

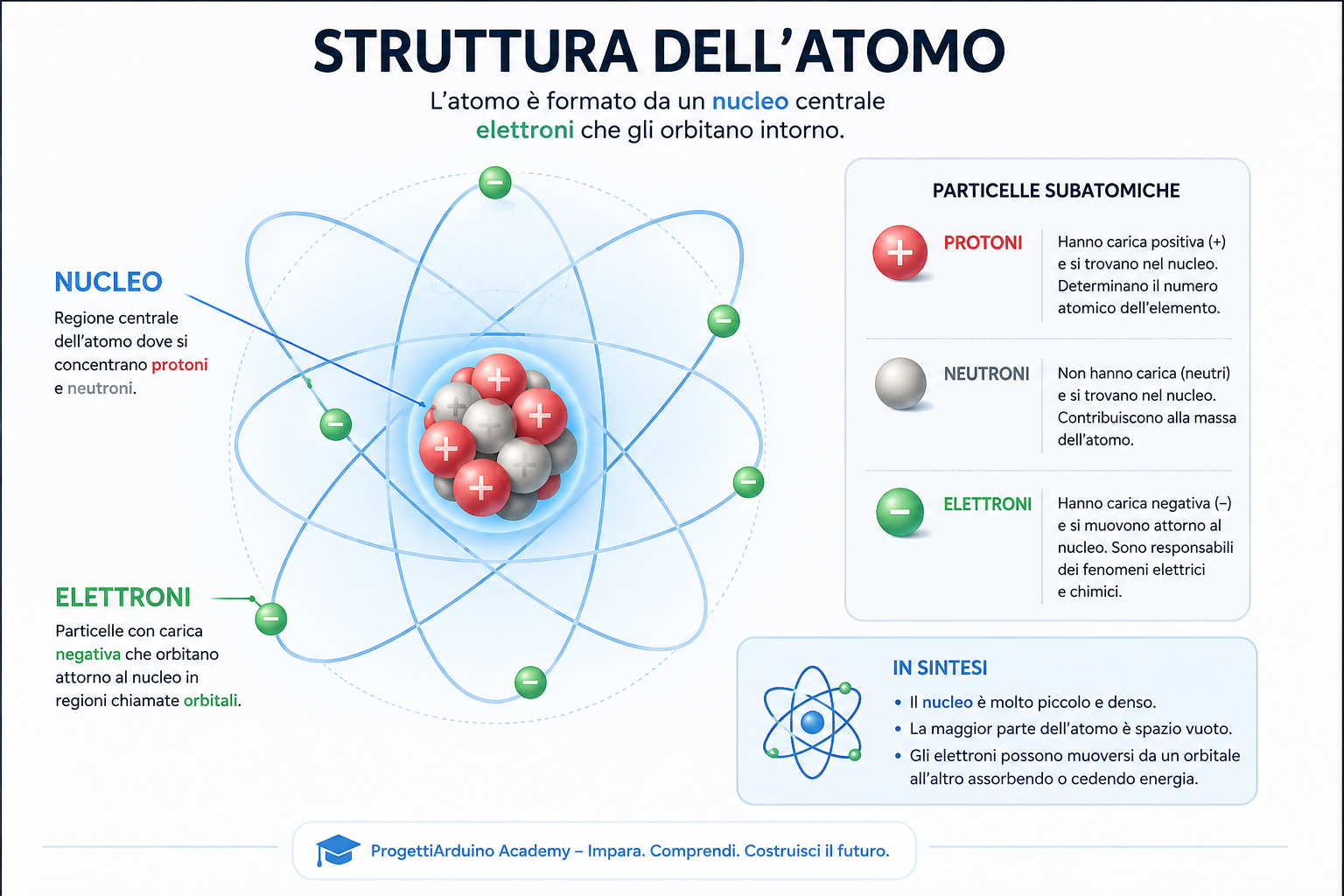

Struttura dell'atomo con nucleo, protoni, neutroni ed elettroni — Struttura dell’atomo: il nucleo contiene protoni e neutroni, mentre gli elettroni occupano la regione circostante.

Qui inseriremo una futura grafica Academy con nucleo, protoni, neutroni ed elettroni.

Modello introduttivo dell’atomo, volutamente semplificato per evidenziare le cariche elettriche.

➕ Protone Carica positiva

⚪ Neutrone Carica elettrica netta nulla

➖ Elettrone Carica negativa

Protoni ed elettroni possiedono quindi cariche di segno opposto. Le cariche dello stesso segno tendono a respingersi, mentre quelle di segno opposto tendono ad attrarsi.

💡 Concetto chiave Quando parliamo di elettricità stiamo parlando, in senso generale, di fenomeni legati alla presenza, alla distribuzione e al comportamento delle cariche elettriche.

🔬 Voglio saperne di più

L’immagine dell’atomo con piccoli elettroni che “girano attorno” al nucleo è un modello didattico. La descrizione fisica reale è molto più complessa e richiede la meccanica quantistica.

Non abbiamo però bisogno di studiare fisica quantistica per accendere un LED o progettare i nostri primi circuiti. Useremo modelli semplici quando sono sufficienti e li renderemo più precisi quando servirà.

🎯 Controlliamo subito

Quale particella possiede carica negativa?

⚡ Movimento · 3 di 8

Le cariche non stanno sempre ferme

Sapere che esistono cariche positive e negative è solo l’inizio. Per arrivare ai circuiti elettronici dobbiamo capire cosa succede quando le cariche possono muoversi.

Nei materiali conduttori, come molti metalli, esistono elettroni che possono contribuire alla conduzione. Quando vengono create le condizioni appropriate, possiamo ottenere un movimento netto e ordinato di carica.

È qui che compare uno dei concetti più importanti dell’elettronica: la corrente elettrica.

🚰 Immagina un tubo pieno d’acqua Se l’acqua è ferma nel tubo non abbiamo un flusso. Quando invece scorre attraverso il tubo, possiamo parlare di flusso d’acqua. In maniera analoga possiamo iniziare a immaginare la corrente come un flusso di carica elettrica.

L’analogia dell’acqua è utile perché permette di visualizzare qualcosa che non possiamo osservare direttamente a occhio nudo.

Ma attenzione: un filo elettrico non è letteralmente un tubo pieno di elettroni che corrono come acqua. È un modello mentale che useremo per costruire gradualmente la nostra intuizione.

🤯 Una piccola sorpresa Quando premi l’interruttore di una lampada, non devi aspettare che un singolo elettrone parta dall’interruttore e corra fino alla lampadina. Il comportamento del circuito è più interessante di così. Per ora ci basta sapere che la corrente descrive un movimento netto di carica.

🎯 Tocca a te

In un circuito, che cosa descrive la corrente elettrica?

🔌 Il percorso · 4 di 8

Serve una strada: nasce il circuito

Immagina di avere davanti una batteria e un LED. Sono entrambi perfettamente funzionanti.

Li appoggi sul tavolo uno accanto all’altro. Succede qualcosa? No. Il LED rimane spento.

La batteria può fornire energia e il LED può trasformarne una parte in luce, ma i componenti devono essere collegati in modo appropriato.

Abbiamo bisogno di un percorso elettrico completo. Questo insieme di sorgente, collegamenti e componenti prende il nome di circuito elettrico.

🔋 💡

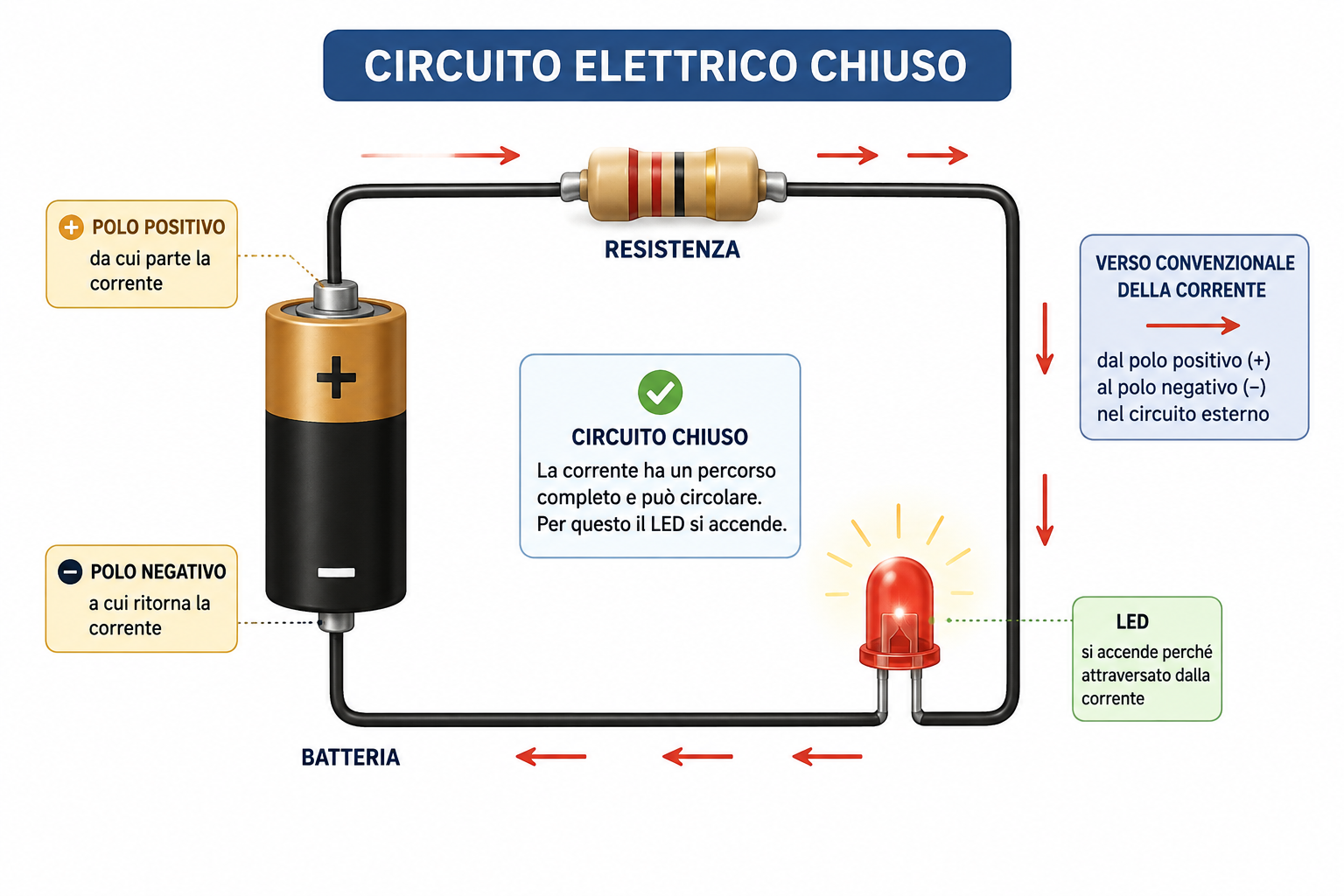

Circuito elettrico chiuso formato da batteria, conduttori, resistenza e LED — Un circuito chiuso crea un percorso completo attraverso batteria, conduttori, resistenza e LED.

Qui inseriremo una grafica con batteria, conduttori, resistenza e LED.

Un circuito deve offrire un percorso appropriato e completo.

🌍 Non esistono solo lampadine Il componente che utilizza l’energia potrebbe essere un LED, un motore, un sensore, un display oppure un circuito molto più complesso.

⚠️ Regola importante Gli esperimenti iniziali dell’Academy saranno realizzati con circuiti a bassissima tensione. Non utilizzare la rete elettrica domestica per sperimentare i collegamenti mostrati nelle lezioni.

🔧 Diagnosi lampo

Batteria e LED sono funzionanti ma semplicemente appoggiati sul tavolo. Perché il LED rimane spento?

✨ Cariche accumulate · 5 di 8

Elettricità senza un circuito?

Potresti pensare che per osservare un fenomeno elettrico servano sempre batteria, fili e circuito. In realtà probabilmente hai già sperimentato personalmente qualcosa di diverso.

Immagina di camminare su un tappeto in una giornata particolarmente secca. Tocchi una maniglia metallica e senti un piccolo “tic”.

In determinate condizioni può verificarsi un accumulo di carica elettrica. Quando le condizioni lo permettono, può avvenire una scarica.

✨ Elettricità statica L’elettricità statica riguarda fenomeni associati all’accumulo e alla redistribuzione di carica elettrica.

🖥️ Perché interessa chi fa elettronica? Le scariche elettrostatiche, chiamate spesso ESD, possono danneggiare componenti elettronici sensibili. Più avanti impareremo anche perché nei laboratori si utilizzano tappetini e braccialetti antistatici.

🎯 Riconosci il fenomeno

Quale situazione è un tipico esempio di scarica elettrostatica?

🔋 La spinta · 6 di 8

Da dove arriva la “spinta”?

Ora abbiamo diversi pezzi del puzzle. Sappiamo che esistono cariche elettriche, che possiamo avere corrente e che serve un circuito appropriato.

Ma resta una domanda: che cosa crea le condizioni affinché la corrente possa esistere?

Una batteria mantiene una differenza di potenziale elettrico tra i suoi terminali.

Questa idea è strettamente collegata alla tensione, che misuriamo in Volt e che studieremo nella prossima lezione.

🚰 Torniamo all’acqua Immagina due serbatoi d’acqua posti ad altezze diverse. La differenza di altezza può creare le condizioni perché l’acqua scorra quando viene aperto un percorso. Non è esattamente ciò che avviene in un circuito, ma è un buon modo per iniziare a intuire il ruolo della differenza di potenziale.

🚰

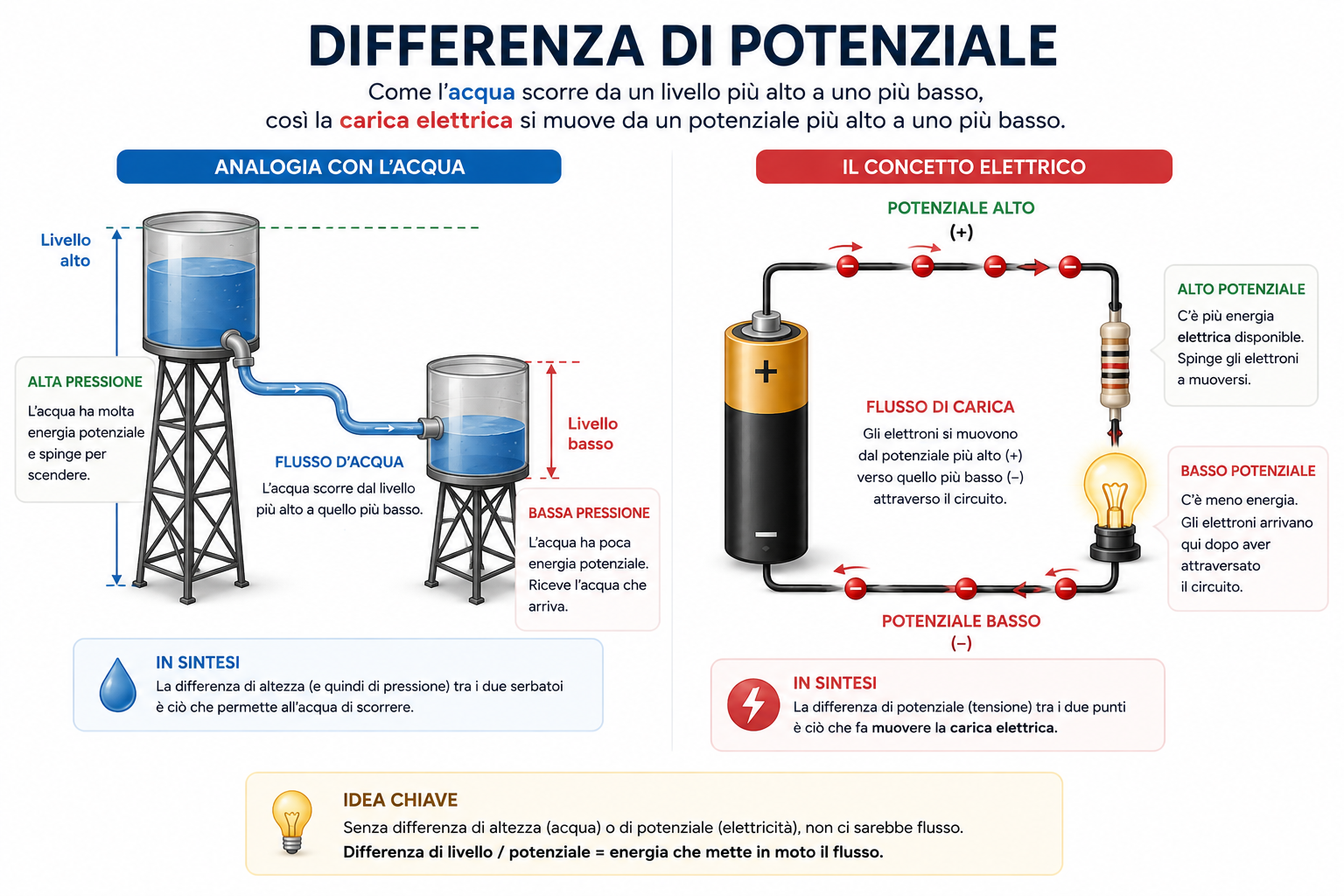

Analogia tra due serbatoi d'acqua a diversa altezza e la differenza di potenziale elettrico — L’analogia dell’acqua aiuta a visualizzare la differenza di potenziale: una differenza di livello può generare un flusso, così come una differenza di potenziale può mettere in movimento le cariche in un circuito.

Due serbatoi a diversa altezza collegati da un tubo, affiancati al corrispondente concetto elettrico.

Differenza di altezza → possibilità di flusso. Differenza di potenziale → possibilità di corrente quando esiste un circuito appropriato.

🚰 Acqua
Differenza di altezza
↓
possibilità di flusso

≈

⚡ Circuito
Differenza di potenziale
↓
possibilità di corrente

⚠️ L’analogia ha dei limiti Gli elettroni non sono palline d’acqua spinte dentro un tubo. Questa analogia serve per costruire un’intuizione. Proseguendo nell’Academy useremo modelli progressivamente più precisi.

👀 La prossima lezione Questa “differenza” ha un nome che probabilmente hai già letto centinaia di volte: tensione. E il Volt è l’unità con cui la misuriamo. Ma cosa significa davvero dire “questa batteria è da 9 V”? Lo scopriremo nella prossima lezione.

🎯 Collega l’analogia

Nell’analogia dei serbatoi, quale elemento ci aiuta a immaginare la differenza di potenziale?

🧠 Metti insieme i pezzi · 7 di 8

Adesso ragioniamo come un elettronico

Non serve imparare una definizione a memoria se poi non sappiamo utilizzarla. Proviamo quindi a mettere insieme ciò che hai scoperto.

🔧 Situazione Hai una batteria, un LED e i collegamenti necessari. Colleghi soltanto un lato del percorso, lasciando interrotto il collegamento di ritorno. Che cosa succede?

🔧 Mini diagnosi

Il LED può funzionare correttamente con il percorso interrotto?

🧠 Hai appena scoperto…

⚛️ Carica elettrica La materia contiene particelle dotate di carica elettrica.

⚡ Corrente Possiamo descriverla come un movimento netto di carica.

🔌 Circuito Serve un percorso elettrico appropriato e completo.

✨ Elettricità statica Le cariche possono accumularsi e produrre scariche.

🔋 Differenza di potenziale Può creare le condizioni affinché esista corrente in un circuito.

💡 Se ricordi una sola cosa… L’elettricità non è una misteriosa sostanza conservata dentro batterie e fili. È un insieme di fenomeni fisici legati alle cariche elettriche e al loro comportamento. L’elettronica consiste, in buona parte, nell’imparare a controllare questi fenomeni.
