Abbiamo installato e messo sotto stress la scheda di rete TRENDnet TEG-10GECTX v4.0R con un collegamento Ethernet diretto a 10 Gigabit. Test iPerf3, Jumbo Frame 9K e 16K, quattro stream paralleli, misure termiche e uno stress test da 10 minuti: vediamo quanto riesce davvero ad avvicinarsi al limite della 10GbE.
La TRENDnet TEG-10GECTX v4.0R ha dimostrato di poter sfruttare quasi completamente un collegamento Ethernet a 10 Gigabit. Nel nostro test migliore con Jumbo Frame 9K e quattro stream abbiamo misurato 9,92 Gbit/s sender e 9,91 Gbit/s receiver.
Anche nelle prove prolungate il comportamento è rimasto molto buono: nello stress test documentato da 10 minuti abbiamo trasferito 677 GB mantenendo una media di 9,69 Gbit/s.
✓ PC e workstation 10GbE
✓ NAS ad alta velocità
✓ Server domestici
✓ Editing video in rete
✓ Backup multi-gigabit
✓ Laboratori networking
Portare un PC a 10 Gigabit con una scheda PCI Express
La TRENDnet TEG-10GECTX v4.0R permette di aggiungere una porta Ethernet RJ45 fino a 10 Gbit/s a un computer desktop, workstation o server dotato di uno slot PCI Express compatibile.
È una soluzione interessante soprattutto per chi vuole trasferire grandi quantità di dati tra PC e NAS, realizzare backup locali ad alta velocità, lavorare direttamente su storage di rete oppure costruire un laboratorio multi-gigabit utilizzando il tradizionale cablaggio Ethernet in rame.
Specifiche tecniche TRENDnet TEG-10GECTX v4.0R
| Modello | TRENDnet TEG-10GECTX |
|---|---|
| Revisione testata | v4.0R |
| Interfaccia | PCI Express 3.0 x4 |
| Porta Ethernet | 1 × RJ45 |
| Velocità supportate | 10 Gbit/s, 2,5 Gbit/s e 1 Gbit/s |
| 10 Gigabit | IEEE 802.3an 10GBASE-T |
| 2.5 Gigabit | IEEE 802.3bz 2.5GBASE-T |
| VLAN | IEEE 802.1Q VLAN Tagging |
| Jumbo Frame | Fino a 16 KB |
| Funzioni avanzate | Receive Side Scaling (RSS), Message Signaled Interrupts (MSI), checksum offload IP/TCP/UDP |
| Cablaggio 10GBASE-T | Cat 6 fino a 55 m / Cat 6A fino a 100 m |
| Consumo massimo dichiarato | 6,1 W |
| Dimensioni | 120 × 63 × 17 mm |
| Peso | 76 g |
| Staffe incluse | Standard e low-profile |

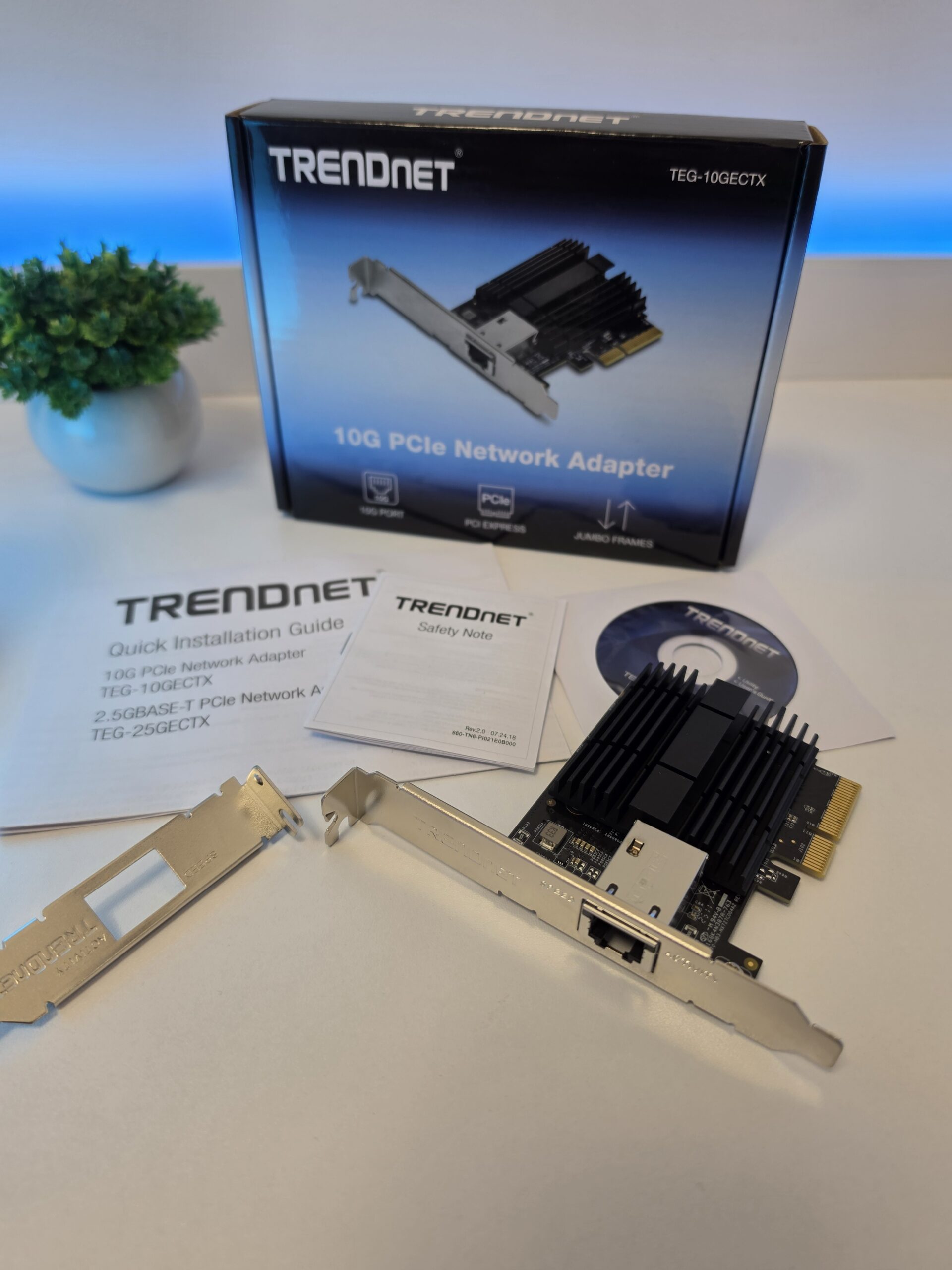

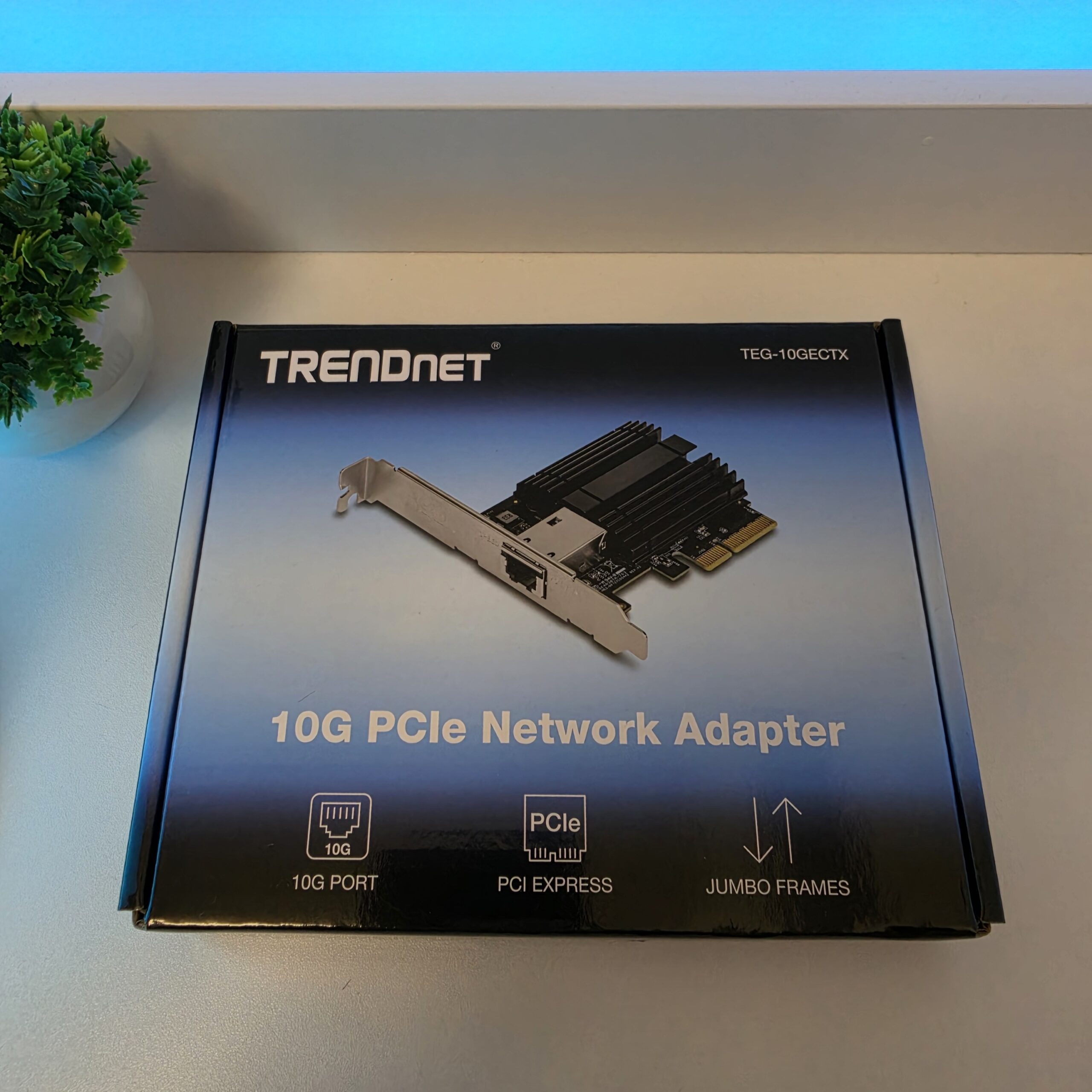

Confezione e unboxing

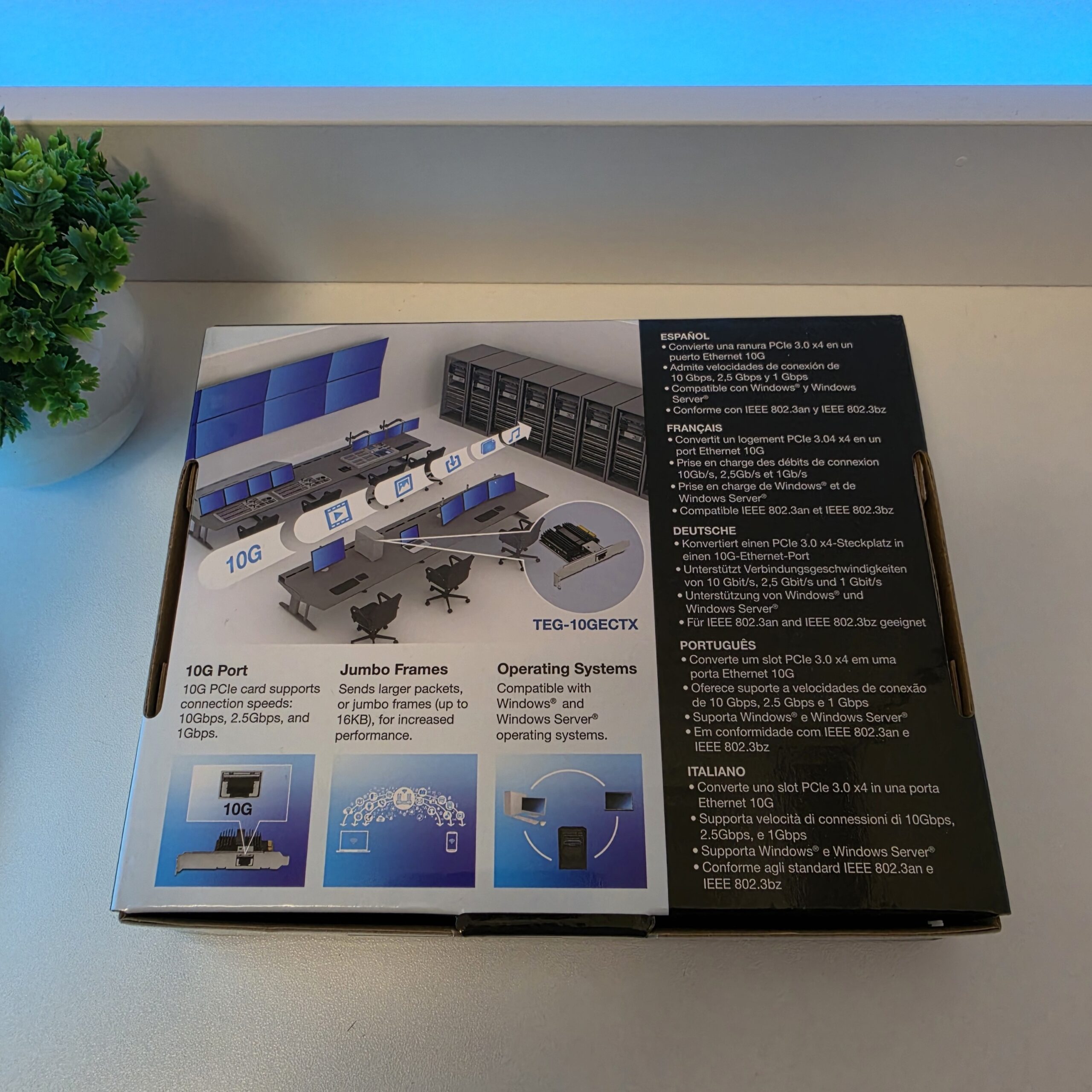

La confezione mette immediatamente in evidenza la caratteristica principale della scheda: connettività Ethernet 10 Gigabit attraverso una normale porta RJ45, oltre al supporto ai Jumbo Frame.

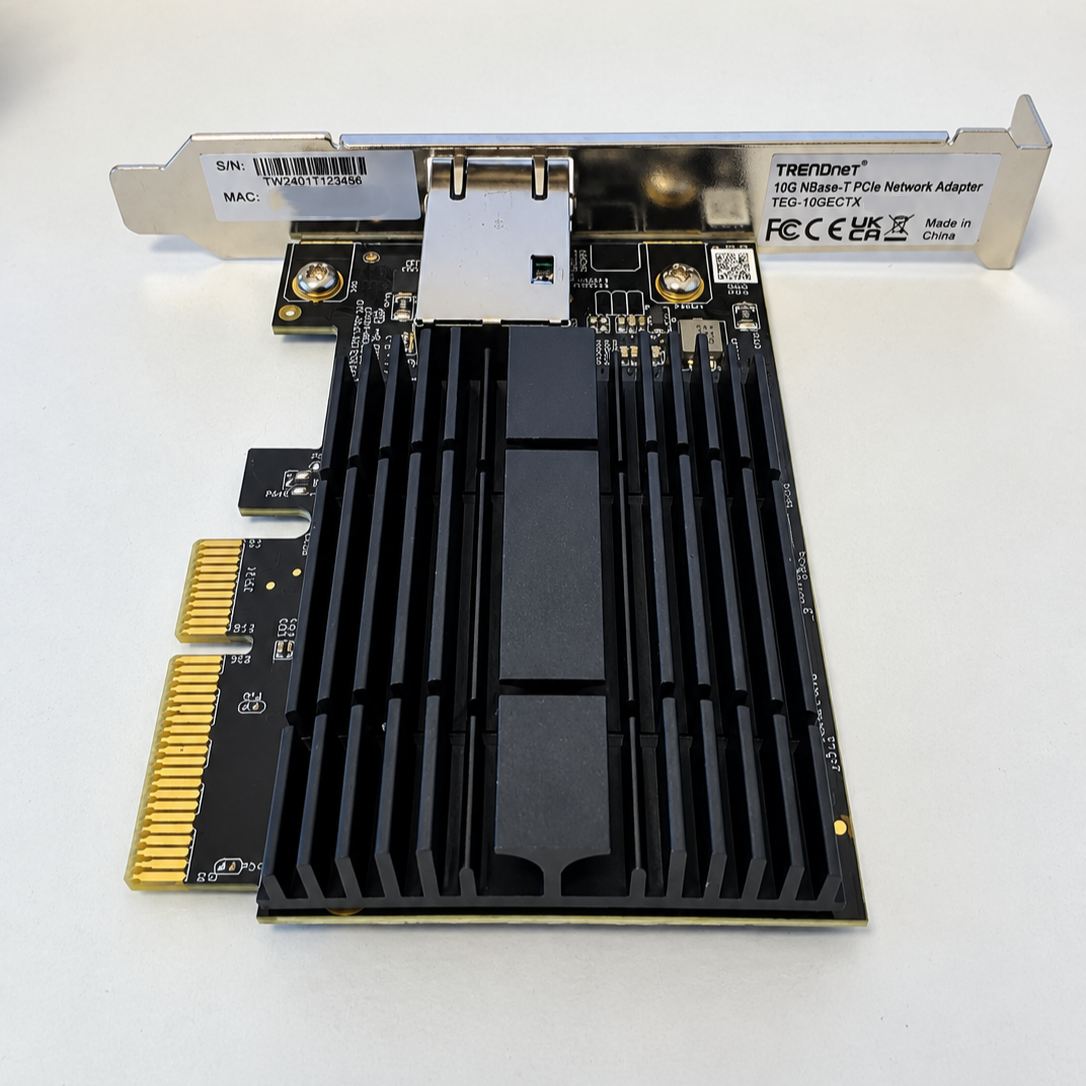

Design: il grande dissipatore ha un ruolo importante

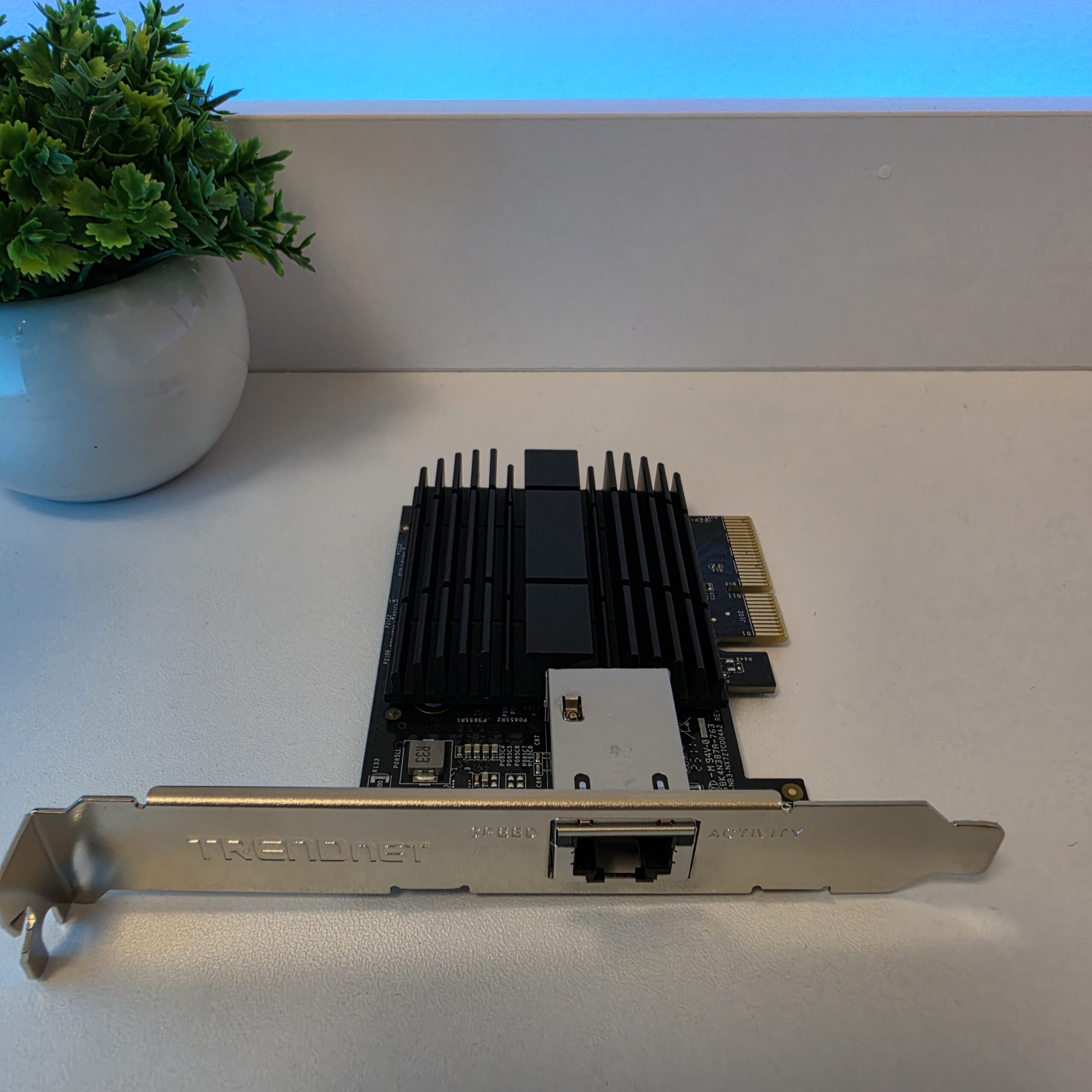

L’elemento che attira subito l’attenzione è il grande dissipatore passivo nero che occupa buona parte della superficie della scheda.
È una scelta sensata su una scheda 10GBASE-T: quando il controller deve elaborare diversi gigabit al secondo per periodi prolungati, la dissipazione termica diventa molto più importante rispetto a una classica scheda Gigabit Ethernet.
Installazione: PCIe 3.0 x4 e link a 10 Gbit/s
L’installazione fisica è quella tipica di una scheda PCI Express. A PC spento si inserisce la TEG-10GECTX in uno slot compatibile e si fissa la staffa al case.
La scheda utilizza un collegamento PCI Express 3.0 x4. È quindi importante controllare non soltanto la dimensione fisica dello slot, ma anche la configurazione delle linee PCIe della propria scheda madre.

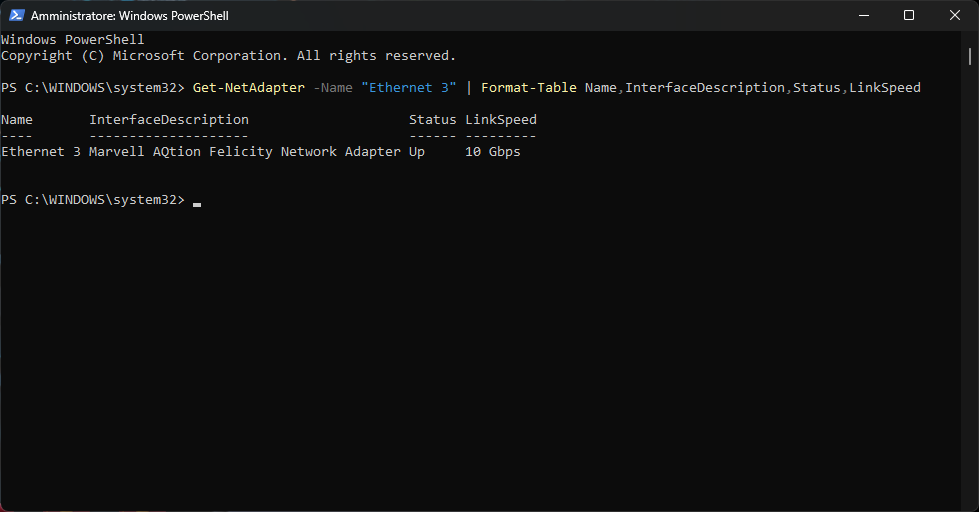

Nel nostro sistema Windows la scheda viene identificata come Marvell AQtion Felicity Network Adapter e il collegamento Ethernet viene correttamente negoziato a 10 Gbps.
Driver ufficiali TRENDnet per Windows
Per la revisione V4 TRENDnet mette a disposizione un pacchetto specifico per Windows 10 e Windows 11.
TEG-10GECTX V4 – Windows 10 / 11
Pacchetto ufficiale: TEG-10GECTX_v4_Win10_11_Driver.zip. Prima di iniziare i benchmark consigliamo di installare il driver ufficiale e riavviare il sistema.
Scarica i driver dal sito TRENDnet →Come abbiamo testato la TEG-10GECTX
Per evitare i limiti di Internet, server esterni e provider, abbiamo realizzato un collegamento diretto 10GbE tra due computer.
Desktop Windows con TRENDnet TEG-10GECTX v4.0R.
Notebook con adattatore Ethernet Marvell AQtion 10GbE.
Cat 6 da 1 metro, collegamento diretto tra i due endpoint.
10 Gbit/s negoziati su entrambi i dispositivi.
iPerf3 con traffico TCP, singolo stream e 4 stream paralleli.
Configurazione standard, Jumbo 9K e Jumbo 16K.
Il PC con la TRENDnet è stato utilizzato principalmente come client, mentre il notebook ha eseguito il server iPerf3.
MTU standard: oltre 9 Gbit/s senza Jumbo Frame
Abbiamo iniziato utilizzando la configurazione Ethernet standard, senza attivare Jumbo Frame.
Nelle prove documentate per l’articolo abbiamo ottenuto 9,18 Gbit/s a singolo stream nella direzione TRENDnet → notebook e 9,33 Gbit/s nella direzione opposta.

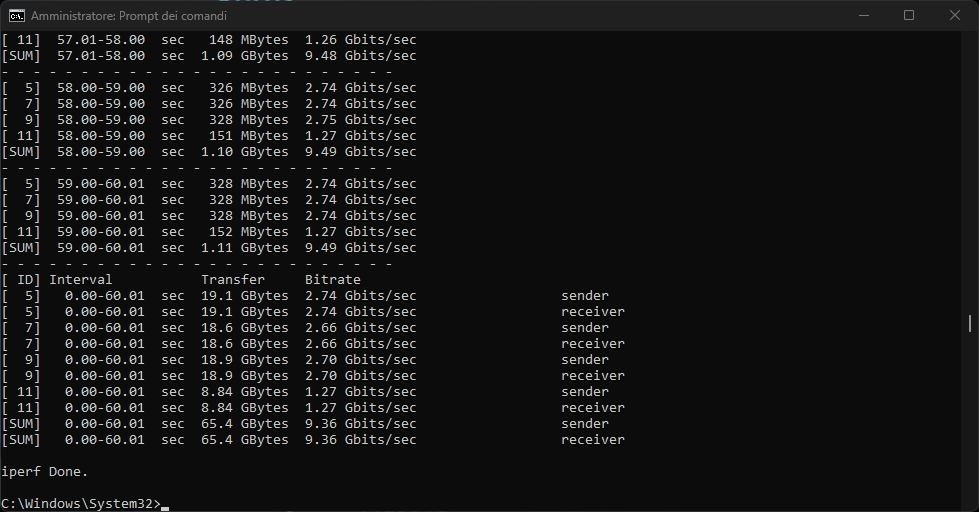

Utilizzando quattro stream paralleli il risultato sale a 9,36 Gbit/s forward e 9,34 Gbit/s reverse.
TRENDnet → notebook, MTU standard.
Notebook → TRENDnet, singolo stream.
Quattro connessioni TCP parallele.
Quattro stream nella direzione opposta.
Jumbo Frame 9K: 9,91 Gbit/s reali
Il passo successivo è stato impostare entrambi gli endpoint su Jumbo Packet 9014 Bytes.
Abbiamo verificato la configurazione utilizzando un ping IPv4 con il flag Don’t Fragment e payload di 8.972 byte, equivalente a un MTU IP di 9.000 byte.
Nel test a singolo stream abbiamo ottenuto 9,77 Gbit/s. Con quattro stream paralleli la scheda è arrivata a 9,92 Gbit/s sender e 9,91 Gbit/s receiver.
Jumbo 9K, durata 60 secondi.

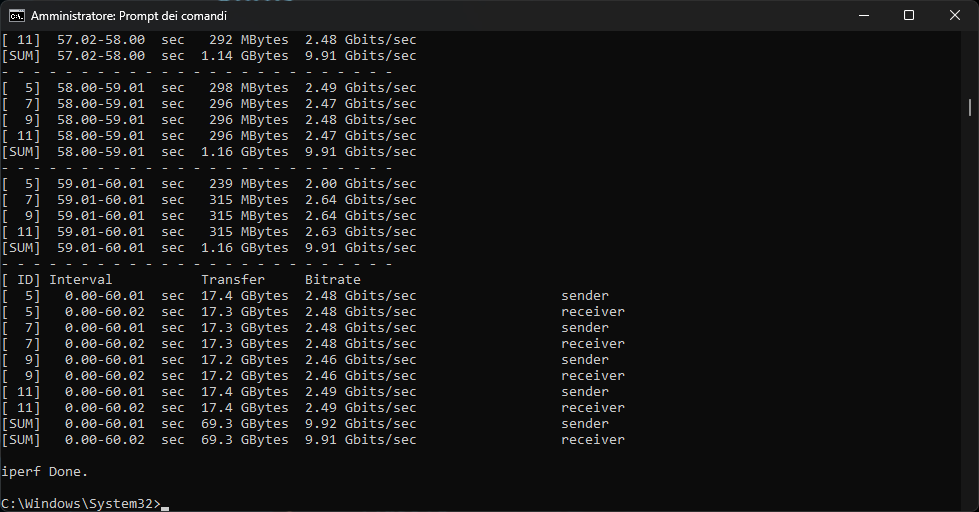

Quattro stream paralleli.
69,3 GB trasferiti in circa 60 secondi.
Un risultato praticamente a saturazione.
Jumbo Frame 16K: supporto reale, ma 9K è già sufficiente
La TEG-10GECTX v4.0R supporta Jumbo Frame fino a 16 KB. Il driver permette di impostare il parametro Jumbo Packet a 16348 Bytes.
Abbiamo verificato anche il limite effettivo sul nostro collegamento: con il bit DF attivo un payload ICMP da 16.306 byte passa senza frammentazione, mentre 16.307 byte richiedono frammentazione.
Aggiungendo 20 byte di header IPv4 e 8 byte ICMP, il nostro percorso raggiunge quindi un MTU IP effettivo massimo di 16.334 byte.

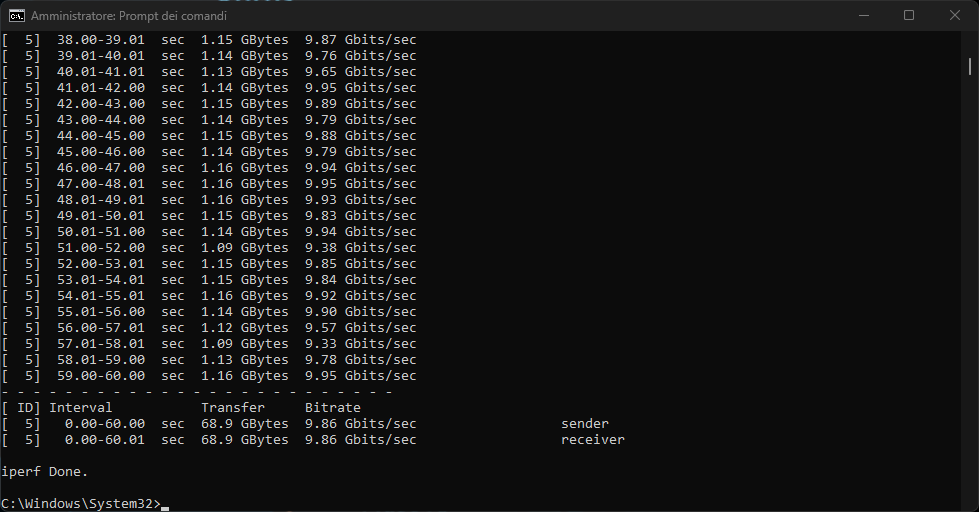

Sul fronte delle prestazioni, il test a singolo stream ha raggiunto 9,86 Gbit/s, mentre con quattro stream abbiamo misurato circa 9,88 Gbit/s.
68,9 GB trasferiti in 60 secondi.
Jumbo 16K con quattro connessioni TCP.
Massimo verificato nel nostro collegamento.
Il link è già quasi saturo con Jumbo 9K.
Tutti i benchmark a confronto
Nella tabella seguente abbiamo raccolto i risultati del set di prove utilizzato per gli screenshot definitivi della recensione.
| Configurazione | Direzione | Stream | Risultato |
|---|---|---|---|
| MTU standard | TRENDnet → notebook | 1 | 9,18 Gbit/s |
| MTU standard | Notebook → TRENDnet | 1 | 9,33 Gbit/s |
| MTU standard | TRENDnet → notebook | 4 | 9,36 Gbit/s |
| MTU standard | Notebook → TRENDnet | 4 | 9,34 Gbit/s |
| Jumbo 9K | TRENDnet → notebook | 1 | 9,77 Gbit/s |
| Jumbo 9K | TRENDnet → notebook | 4 | 9,92 sender / 9,91 receiver |
| Jumbo 16K | TRENDnet → notebook | 1 | 9,86 Gbit/s |
| Jumbo 16K | TRENDnet → notebook | 4 | 9,88 Gbit/s |

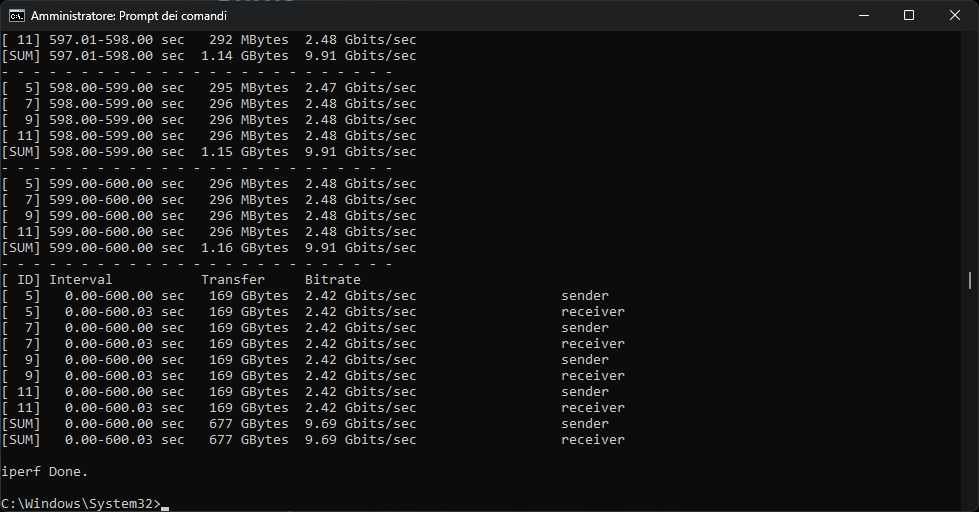

Stress test: 677 GB trasferiti in 10 minuti
Un benchmark di 60 secondi dimostra il picco di throughput, ma non dice necessariamente come si comporterà la scheda durante un trasferimento molto più lungo.
Abbiamo quindi eseguito iPerf3 con quattro stream paralleli per 600 secondi.
10 minuti consecutivi di traffico TCP.
Media dell’intero test documentato.
Quasi 0,7 TB in dieci minuti.
Gli ultimi intervalli restano vicini alla saturazione.
L’aspetto interessante è che alla fine della prova il throughput istantaneo continua a essere nell’area dei 9,9 Gbit/s. Non vediamo quindi un progressivo crollo delle prestazioni con l’aumento della durata del test.
Temperature: quanto scalda una scheda 10GBASE-T?
Durante le prove abbiamo misurato la temperatura sulla superficie del dissipatore. Non si tratta quindi della temperatura interna del controller.
Temperatura superficiale del dissipatore.
Misurata al termine di una prova lunga a pieno carico.
Differenza tra idle e carico prolungato.
La velocità rimane elevata anche a fine test.
Nel nostro sistema il dissipatore è passato da 48 °C a riposo a 67 °C dopo traffico 10GbE prolungato. Durante la prova non abbiamo osservato una perdita progressiva delle prestazioni.
Un dettaglio importante sulla metodologia dei test
Un benchmark Ethernet misura sempre un percorso composto da almeno due endpoint. Per questo motivo non è corretto attribuire automaticamente alla scheda in prova ogni variazione osservata.
Durante la preparazione dei benchmark abbiamo rilevato occasionalmente uno stato anomalo del secondo adattatore Marvell utilizzato sul notebook. Un reset del solo adattatore del notebook modificava immediatamente le prestazioni nella direzione verso quel dispositivo.
Serve davvero attivare i Jumbo Frame?
Non necessariamente. Con MTU standard abbiamo già superato 9,3 Gbit/s utilizzando quattro stream.
Nel nostro banco di prova, però, Jumbo 9K ha permesso di spingersi fino a 9,91 Gbit/s receiver.
Jumbo 16K funziona correttamente, ma nel nostro caso non porta vantaggi ulteriori rispetto a 9K: il collegamento era già praticamente saturo.
Pro e contro
✓ Ci è piaciuto
- Prestazioni molto vicine al limite della 10GbE
- 9,91 Gbit/s receiver con Jumbo 9K
- Link 10GbE stabile e correttamente negoziato
- Jumbo Frame fino a 16 KB
- Grande dissipatore passivo
- Porta RJ45 10GBASE-T
- Supporto VLAN 802.1Q
- RSS, MSI e checksum offload
- Staffa standard e low-profile
- Driver ufficiali facilmente reperibili
△ Da considerare
- Come molte NIC 10GBASE-T può diventare calda sotto carico
- È consigliabile un buon airflow nel case
- Per sfruttarla realmente servono altri dispositivi 10GbE
- I Jumbo Frame devono essere configurati su tutto il percorso
- La revisione v4.0R non supporta la modalità 5GbE
Domande frequenti sulla TRENDnet TEG-10GECTX
La TRENDnet TEG-10GECTX raggiunge davvero quasi 10 Gbit/s?
Sì. Nel nostro test migliore con Jumbo Frame 9K e quattro stream abbiamo misurato 9,92 Gbit/s sender e 9,91 Gbit/s receiver. Una parte della banda nominale viene inevitabilmente utilizzata dagli overhead dei protocolli.
Quale versione della TEG-10GECTX abbiamo testato?
L’esemplare utilizzato nella recensione è la TRENDnet TEG-10GECTX v4.0R. È importante controllare la revisione perché TRENDnet ha prodotto più versioni hardware dello stesso modello.
La TEG-10GECTX v4.0R supporta 5 Gigabit Ethernet?
No. La revisione V4 supporta collegamenti Ethernet a 10 Gbit/s, 2,5 Gbit/s e 1 Gbit/s. Revisioni precedenti possono avere caratteristiche differenti.
Supporta Jumbo Frame da 16 KB?
Sì. Il produttore dichiara Jumbo Frame fino a 16 KB. Nei nostri test il driver permette di selezionare 16348 Bytes e abbiamo verificato un MTU IPv4 effettivo massimo di 16.334 byte nel collegamento utilizzato.
Jumbo 16K è più veloce di Jumbo 9K?
Non nel nostro banco di prova. Jumbo 9K ha raggiunto 9,91 Gbit/s receiver, mentre il test Jumbo 16K a singolo stream si è fermato a 9,86 Gbit/s e quello a quattro stream a circa 9,88 Gbit/s. A queste velocità il collegamento è già praticamente saturo.
Serve un cavo Cat 6A?
Non necessariamente. TRENDnet indica Cat 6 fino a 55 metri per 10GBASE-T e Cat 6A fino a 100 metri. Nel nostro test diretto abbiamo utilizzato un cavo Cat 6 da 1 metro.
Quanto scalda la TEG-10GECTX?
Nel nostro sistema abbiamo misurato circa 48 °C sulla superficie del dissipatore a riposo e 67 °C dopo traffico 10GbE prolungato. Il valore dipende però fortemente dall’airflow e dalla configurazione interna del PC.
Dove si scaricano i driver ufficiali?
TRENDnet pubblica i driver nella pagina di supporto della TEG-10GECTX V4. Per Windows 10 e Windows 11 il pacchetto si chiama TEG-10GECTX_v4_Win10_11_Driver.zip.
Conclusioni: una scheda 10GbE che riesce davvero a sfruttare il link
Dopo averla provata con MTU standard, Jumbo Frame 9K, Jumbo Frame 16K e traffico prolungato, la TRENDnet TEG-10GECTX v4.0R ha dimostrato di poter offrire prestazioni molto vicine al limite di una connessione Ethernet da 10 Gbit/s.
Con MTU standard abbiamo raggiunto 9,36 Gbit/s utilizzando quattro stream. Con Jumbo 9K il risultato è salito fino a 9,92 Gbit/s sender e 9,91 Gbit/s receiver.
Abbiamo verificato anche Jumbo 16K, con prestazioni fino a 9,86–9,88 Gbit/s. Il risultato conferma che il supporto funziona, ma dimostra anche che nel nostro setup non c’è un vantaggio concreto nel superare 9K: il link è già praticamente saturo.
Nello stress test documentato di 10 minuti sono stati trasferiti 677 GB con una media di 9,69 Gbit/s. Negli ultimi intervalli il throughput era ancora nell’area dei 9,9 Gbit/s.
Anche dal punto di vista termico il grande dissipatore svolge un ruolo importante. La superficie ha raggiunto 67 °C nelle nostre prove più pesanti, senza mostrare un evidente calo progressivo delle prestazioni.
Per workstation, NAS, server domestici o semplicemente per chi vuole costruire una rete cablata multi-gigabit utilizzando RJ45, la TEG-10GECTX v4.0R si è dimostrata una scheda veloce, stabile e capace di sfruttare concretamente una connessione 10GbE.
