🛡️ Alimentazione e potenza · Guida 10

Protezioni dell’alimentazione: fusibili, TVS e inversione di polarità

Un buon alimentatore non basta: un circuito reale deve sopravvivere anche a cortocircuiti, sovracorrenti, transienti e collegamenti errati. Vediamo come lavorano fusibili, PTC, diodi TVS e circuiti contro l’inversione di polarità, e soprattutto perché queste protezioni svolgono compiti diversi e spesso devono essere utilizzate insieme.

Livello: intermedioFusibiliTVSPolaritàProtezione ingressi

Perché un circuito ha bisogno di protezioni?

Un ingresso di alimentazione può essere esposto a condizioni molto diverse da quelle nominali. Un cavo può essere collegato al contrario, un componente può andare in cortocircuito, un carico induttivo può generare un transitorio oppure una sorgente può fornire una tensione anomala.

Non esiste una singola protezione che risolva tutto.Il fusibile limita le conseguenze di una sovracorrente, il TVS limita determinati transienti di tensione e il circuito di reverse polarity impedisce che la polarità inversa raggiunga l’elettronica sensibile.

Il fusibile: semplice ma fondamentale

Il fusibile contiene un elemento conduttore progettato per interrompersi quando corrente e tempo producono energia termica sufficiente. Una volta intervenuto, il fusibile tradizionale deve essere sostituito.

Il fusibile non protegge automaticamente un componente da ogni sovratensione.La sua funzione primaria è interrompere correnti anomale prima che cablaggi, piste o altri elementi raggiungano condizioni pericolose.

Come si sceglie un fusibile?

Non basta prendere il valore immediatamente superiore alla corrente media. Bisogna considerare corrente normale, spunti, temperatura ambiente, curva tempo-corrente, tensione nominale e capacità d’interruzione.

ParametroPerché conta
Corrente nominaleDeve tollerare il funzionamento normale senza interventi indesiderati.
Curva tempo-correnteIndica quanto rapidamente interviene a differenti sovracorrenti.
Tensione nominaleDeve essere adeguata alla tensione del circuito da interrompere.
Breaking capacityIndica la corrente di guasto che può interrompere in sicurezza nelle condizioni specificate.
TemperaturaPuò modificare il comportamento del dispositivo.

Fusibile rapido o ritardato?

Un fusibile rapido interviene più velocemente in presenza di una sovracorrente significativa. Un fusibile ritardato, o slow-blow, può tollerare meglio brevi correnti di spunto tipiche di motori, trasformatori o grandi condensatori all’accensione.

EsempioUn dispositivo che assorbe normalmente 1 A ma raggiunge brevemente diversi ampere all’avvio potrebbe far intervenire inutilmente un fusibile scelto senza considerare l’inrush current.

Fusibili ripristinabili PTC

I dispositivi PTC polimerici, spesso chiamati polyfuse, aumentano fortemente la propria resistenza quando vengono riscaldati da una corrente eccessiva. Dopo la rimozione del guasto e il raffreddamento possono tornare verso uno stato a bassa resistenza.

Un PTC non si comporta come un fusibile tradizionale.In stato di intervento lascia normalmente passare una corrente residua e il suo comportamento dipende molto dalla temperatura.

Diodo TVS: protezione dai transienti

TVS significa Transient Voltage Suppressor. Il componente viene normalmente collegato in parallelo alla linea da proteggere e rimane poco conduttivo durante il funzionamento normale. Quando la tensione supera una determinata zona, conduce rapidamente e cerca di limitare il picco.

Il TVS è pensato soprattutto per eventi transitori.Non va considerato un regolatore di tensione né una soluzione universale contro una sovratensione continua.

Come scegliere un TVS

Nel datasheet compaiono diverse tensioni che non vanno confuse.

ParametroSignificato
VRWMMassima tensione di lavoro continua specificata senza intervento significativo.
VBRTensione di breakdown misurata alle condizioni indicate nel datasheet.
VCTensione di clamping raggiunta a una determinata corrente impulsiva.
Potenza impulsivaCapacità di gestire un impulso definito dal costruttore.
La tensione di clamping può essere molto superiore alla tensione nominale indicata nel nome del TVS.Bisogna verificare che l’elettronica a valle possa tollerare il valore reale raggiunto durante l’impulso.

Cosa succede con l’inversione di polarità?

Se positivo e negativo vengono scambiati, condensatori polarizzati, regolatori, microcontrollori e altri semiconduttori possono essere sottoposti a condizioni non previste. La protezione può essere realizzata in modi differenti a seconda di corrente, costo e caduta di tensione accettabile.

Protezione con diodo in serie

Il sistema più semplice consiste nel mettere un diodo in serie all’ingresso. Con polarità corretta il diodo conduce; con polarità inversa blocca la corrente.

PD ≈ VF · IPerdita approssimata sul diodo durante la conduzione.
EsempioCon una caduta di 0,4 V e una corrente di 2 A, il diodo dissipa circa 0,8 W. Nei sistemi a bassa tensione questa perdita può essere importante.

Protezione dall’inversione con MOSFET

Un MOSFET opportunamente configurato può svolgere una funzione simile a un “diodo ideale”, riducendo la caduta di tensione rispetto a un normale diodo in serie. Quando è correttamente acceso, la perdita dipende soprattutto dalla sua RDS(on).

P ≈ I² · RDS(on)
Il MOSFET riduce le perdite, ma il circuito deve essere progettato correttamente.Orientamento del body diode, tensione gate-source, massima tensione e condizioni transitorie sono parte del dimensionamento.

Protezione completa dell’ingresso di alimentazione

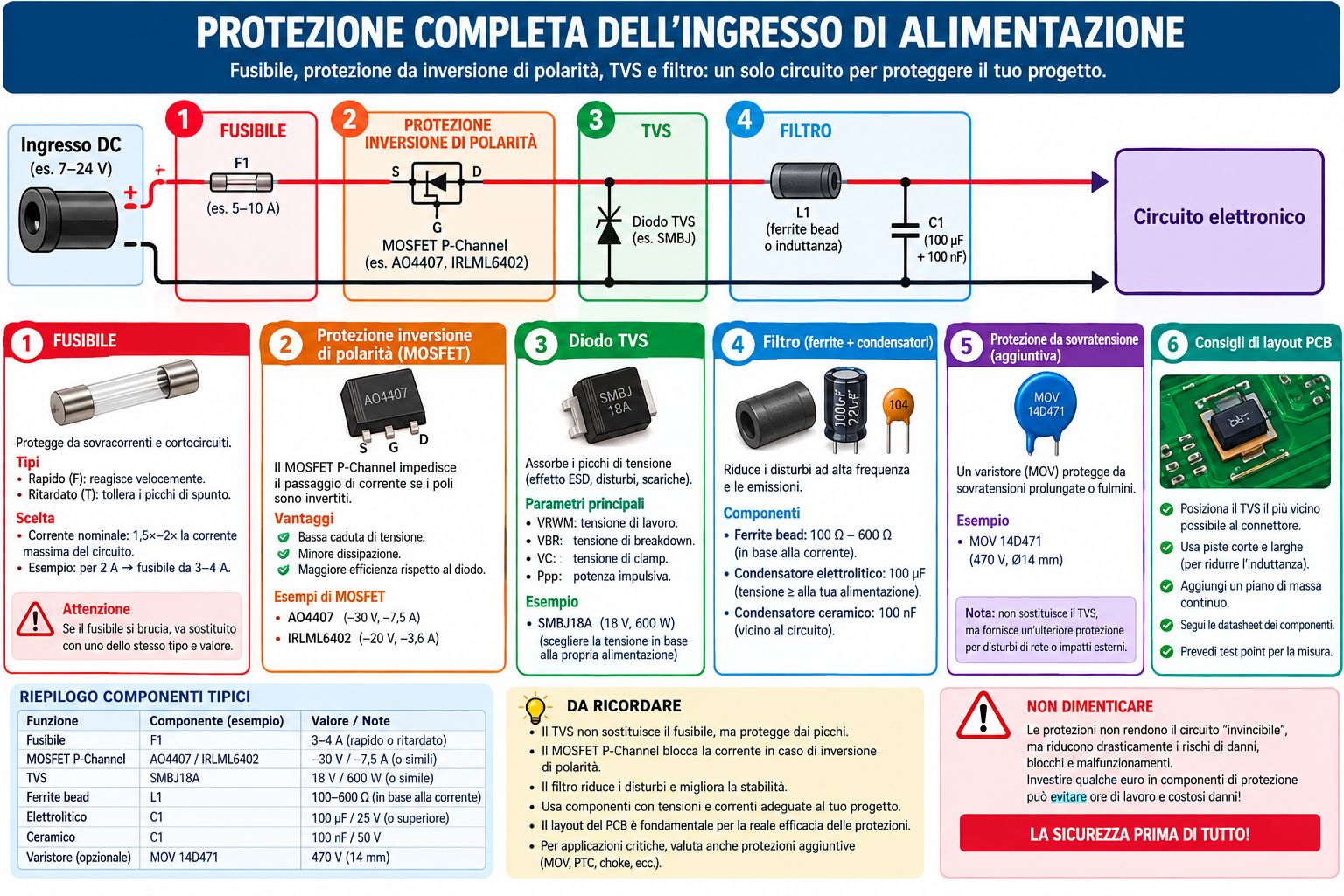

Protezione completa dell'ingresso di alimentazione con fusibile TVS MOSFET contro inversione di polarità e filtro
Schema completo di protezione dell’ingresso: fusibile contro sovracorrenti, MOSFET contro l’inversione di polarità, TVS contro i transienti e filtraggio prima del circuito elettronico.

Perché fusibile e TVS possono lavorare insieme?

Le protezioni possono essere coordinate. In condizioni anomale il TVS può condurre una corrente elevata per limitare la tensione; una protezione a monte può impedire che una condizione persistente provochi un surriscaldamento indefinito del TVS.

La coordinazione va calcolata, non presunta.Energia del transitorio, impedenza della sorgente, corrente disponibile, tempo d’intervento del fusibile e limiti del TVS devono essere compatibili.

Il layout PCB fa parte della protezione

Un TVS montato lontano dal connettore con piste lunghe può risultare meno efficace contro transienti molto rapidi a causa delle induttanze parassite. I componenti di protezione dovrebbero essere collocati in modo che il percorso della corrente impulsiva sia corto e controllato.

Proteggi il circuito vicino al punto in cui il disturbo entra.Connettore, TVS, ritorno a massa e percorso di corrente devono essere pensati insieme.

Errori comuni

  • scegliere un fusibile considerando soltanto la corrente media;
  • usare un fusibile con tensione o capacità d’interruzione inadeguate;
  • confondere un PTC con un interruttore ideale;
  • considerare il TVS un regolatore di tensione;
  • scegliere un TVS guardando soltanto la sigla e non VRWM, VBR e VC;
  • usare un diodo in serie senza calcolare caduta e dissipazione;
  • montare un MOSFET di reverse polarity senza verificare il body diode;
  • posizionare il TVS lontano dal punto d’ingresso;
  • pensare che il fusibile protegga automaticamente da qualsiasi sovratensione;
  • aggiungere protezioni senza verificarne il comportamento combinato.
