Come alimentare Arduino, ESP32 e circuiti elettronici
USB, pin 5V, VIN, 3,3 V, alimentatori esterni, batterie e convertitori DC-DC: scegliere il punto di alimentazione sbagliato può causare instabilità o danneggiare una scheda. Vediamo come dimensionare correttamente l’alimentazione e quali differenze considerare tra Arduino, ESP32, sensori, relè e altri moduli.
Da dove partire: tensione, corrente e potenza
Prima di collegare un alimentatore bisogna conoscere la tensione richiesta dal circuito, la corrente massima prevista e il modo in cui la scheda gestisce l’alimentazione in ingresso. Un alimentatore deve fornire la tensione corretta e avere una capacità di corrente sufficiente.
La tensione deve essere compatibile
Applicare una tensione troppo elevata a un pin non progettato per riceverla può danneggiare immediatamente il dispositivo. Una tensione troppo bassa può invece provocare reset, comportamento instabile o mancato avvio.
Quanta corrente deve fornire l’alimentatore?
La corrente nominale dell’alimentatore deve essere almeno sufficiente per il consumo massimo del sistema, includendo periferiche e picchi transitori.
Come alimentare Arduino
Il metodo corretto dipende dal modello. Una scheda Arduino può offrire USB, jack di alimentazione, VIN e pin di alimentazione regolati, ma questi ingressi non sono equivalenti.
| Metodo | Caratteristica | Attenzione |
|---|---|---|
| USB | Comoda per sviluppo e piccoli progetti | Corrente disponibile dipendente dalla sorgente e dalla scheda |
| Jack / VIN | Passa normalmente attraverso la regolazione onboard | Genera calore se Vin è molto superiore alla tensione regolata |
| Pin 5V | Alimenta direttamente il rail regolato su molte schede | Richiede una sorgente già correttamente regolata e compatibilità col modello |
Come alimentare ESP32
Il chip ESP32 lavora tipicamente a 3,3 V, ma molte development board integrano regolatore e interfaccia USB e vengono normalmente alimentate attraverso USB o un ingresso 5 V previsto dalla scheda. Non bisogna quindi confondere la tensione della development board con quella direttamente ammessa dal chip.

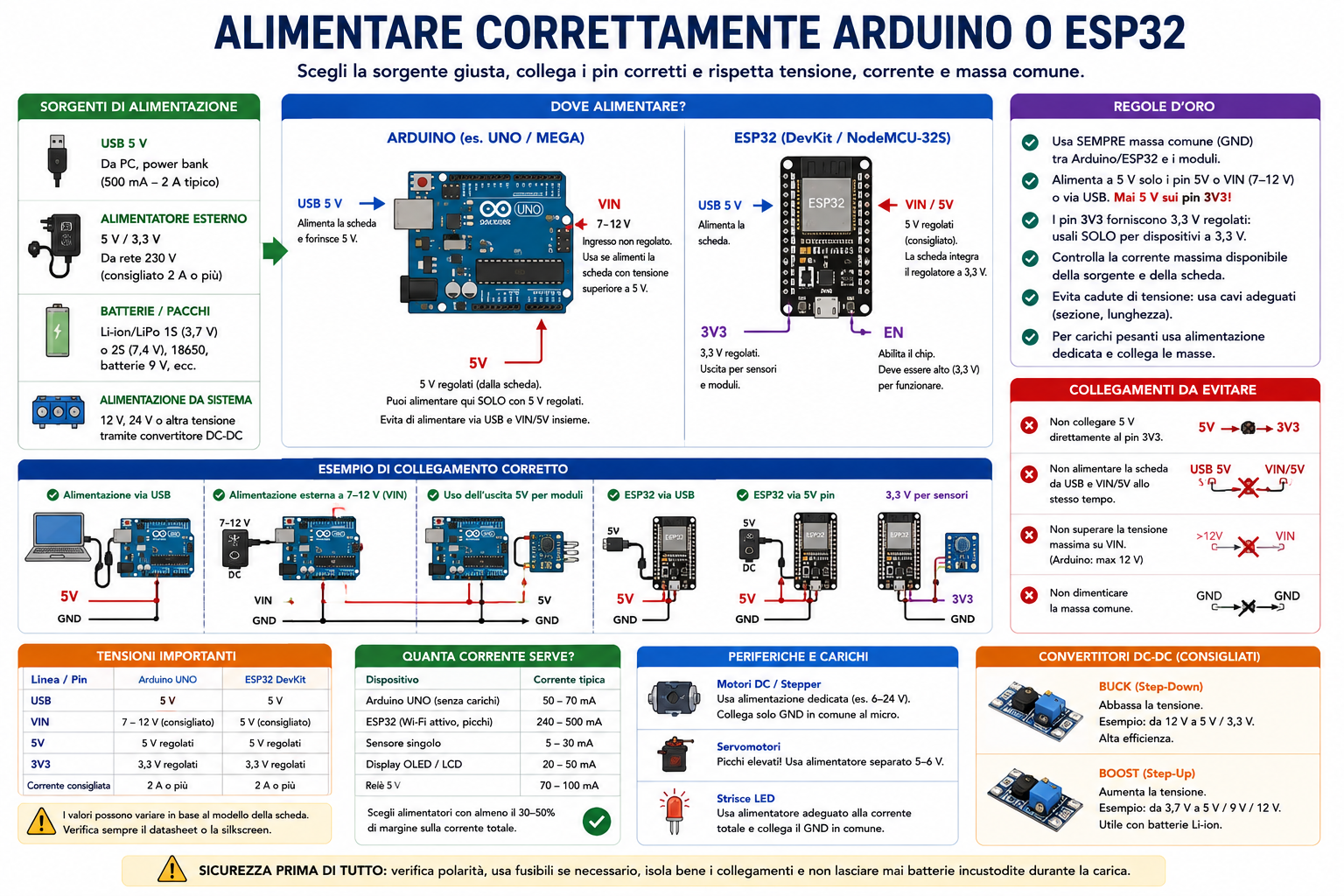

Alimentare correttamente Arduino ed ESP32
VIN non è la stessa cosa del pin 5 V
Su una scheda che possiede un regolatore lineare, VIN è normalmente un ingresso posto prima del regolatore, mentre il pin 5 V appartiene al rail già regolato. Applicare la stessa tensione ai due punti può quindi produrre risultati diversi.
USB e alimentazione esterna contemporaneamente
Alcune schede integrano circuiti per selezionare o isolare automaticamente le sorgenti di alimentazione; altre no. Collegare due sorgenti senza conoscere lo schema può creare correnti indesiderate tra alimentatori.
Sensori, relè, LED, servo e motori
La scheda di sviluppo non deve necessariamente alimentare tutti i carichi. Motori, servo, strisce LED e relè possono richiedere correnti molto superiori a quelle che un regolatore onboard o un pin può gestire.
Perché spesso serve la massa comune?
Quando due circuiti alimentati separatamente si scambiano segnali elettrici single-ended, normalmente devono condividere un riferimento di tensione.
Fanno eccezione sistemi progettati con isolamento galvanico o interfacce che non richiedono una massa comune diretta.
Quando usare Buck, Boost o Buck-Boost
Un convertitore DC-DC permette di adattare la tensione della sorgente a quella richiesta dal circuito con buona efficienza.
| Sorgente | Uscita richiesta | Soluzione tipica |
|---|---|---|
| 12 V | 5 V | Buck |
| 3,7 V nominali | 5 V | Boost, se Vin resta sotto Vout nel range previsto |
| Vin variabile sopra e sotto Vout | Tensione stabile | Buck-Boost appropriato |
Alimentare Arduino ed ESP32 a batteria
Una batteria non mantiene necessariamente una tensione costante durante la scarica. Bisogna considerare tensione massima, nominale e minima, oltre all’autonomia richiesta e all’efficienza del convertitore.
Condensatori, picchi e disturbi
I condensatori di bypass e bulk aiutano a mantenere stabile la tensione durante variazioni rapide del carico. Un condensatore piccolo vicino ai pin di alimentazione gestisce componenti ad alta frequenza, mentre capacità maggiori possono aiutare nei transienti più lenti.
Caduta di tensione sui cavi
Anche un alimentatore perfetto può produrre una tensione insufficiente sulla scheda se i cavi sono lunghi, sottili o hanno connettori con resistenza elevata.
Procedura pratica per dimensionare l’alimentazione
- identifica tensione e range ammessi dalla scheda;
- somma i consumi massimi plausibili delle periferiche;
- considera picchi di radio, motori, servo e altri carichi dinamici;
- aggiungi un margine ragionevole alla corrente dell’alimentatore;
- verifica le perdite del regolatore o del DC-DC;
- controlla dissipazione e temperatura;
- considera caduta di tensione di cavi e connettori;
- verifica che i livelli logici tra dispositivi siano compatibili;
- misura la tensione direttamente sul carico durante il funzionamento reale.
Errori comuni
- applicare 5 V direttamente a un rail o GPIO da 3,3 V;
- confondere VIN con il pin 5 V;
- pensare che un alimentatore da molti ampere “spinga” tutta la corrente nel circuito;
- alimentare motori o servo direttamente dai GPIO;
- ignorare i picchi di corrente dell’ESP32 durante l’uso della radio;
- usare cavi USB lunghi o sottili senza considerare la caduta di tensione;
- collegare due sorgenti di alimentazione senza conoscere il circuito della scheda;
- dimenticare la massa comune quando necessaria;
- scegliere il regolatore senza verificarne la dissipazione;
- usare una batteria senza considerare il suo intero intervallo di tensione.
